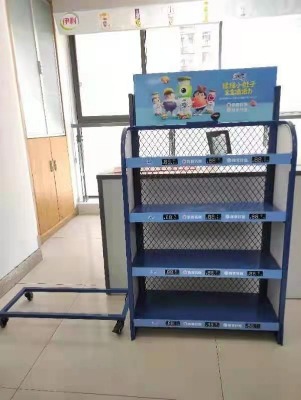

一、制作要求:
1、材质:整体框架为20mm*20mm*1mm(±0.2mm)方管焊接成型,背框和侧架用4个2寸合页连接,侧架内用20mm*10mm*1mm(±0.2)方管焊接横杆,并在横杆内侧用1.2mm冷板焊接l型五金槽用于和层板衔接;侧架内部和背框头牌部分方管内开槽6mm(±0.2mm),侧架方管槽内插3mm(±0.2)雪弗板裱高清亮膜(由底部向上插雪弗板),背后铁网为0.8铁丝焊接,铁网四周折回边10mm,网格为25mm*15mm;底框为20mm*20mm*1mm(±0.2mm)方管焊接成型,底框两侧和侧板最下面的扁管用4颗m6*25机丝连接,底框后面和背板用2颗m6*25机丝连接,底框下面开六个孔,孔内打m6拉母用于连接平头万向轮;层板为0.6mm冷板焊接成型,前后需内折10mm,层板前沿挡边需倒边r角,层板下面两侧封条为1.2mm冷板回边内折20mm(±1mm)焊接,中间焊接一条650mm*65mm(±0.5mm)加强管;头牌为1张3mm雪弗板和1张2mm(±0.2mm)透明亚克力板,两张板中间夹pp光膜画面;架子底下连接四个1.5寸平顶万向轮(两个带刹车,两个不带刹车)。
2、规格:
1)背框尺寸为660mm*1000mm(±5mm),铁网尺寸为640mm*982mm(±5mm);
2)侧架外框尺寸为280mm*1150mm(±5mm)(共2个),雪弗板尺寸275mm*995mm(±5),侧架内横杆尺寸233mm*20mm*10mm(±1mm)(共8条),侧架上部前端弯管弧度为r80;
3)底框尺寸为660mm*260mm(±5mm),底框前端齐平侧框;
4)层板尺寸为660mm*257mm(±5mm)(共4个),层板前沿挡边尺寸为660mm*40mm(±2mm),层板画面为雪弗板裱高清亮膜,(一、二、三、四层雪弗板为660mm*50mm(±5mm),四层雪弗板为700mm*100mm(±5mm);
5)眉头尺寸为695mm*250mm(±5mm);
6)整体规格为700mm*280mm*1250mm(±5mm);
工艺:剪板、异形切割、焊接打磨、雕刻、高清覆膜、烤漆;印刷元素以申购部门实际需求为准。
4、内包装:泡沫及防护膜防护,尺寸以装入实物为准。

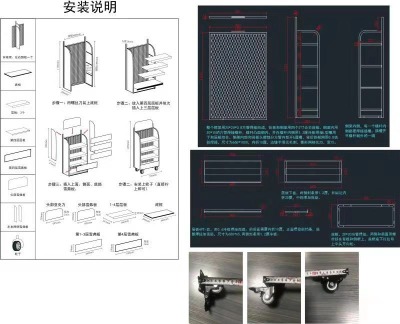

5、外包装:1套/箱,每箱装入安装图纸说明书一张,标明各部件数量及尺寸;五层瓦楞纸箱包装,以达到充分防护产品及支持后续中转流通的目的,视包装物情况0-6根打包带加固,唛头信息按照标准要求执行。
