照明电源专用高压贴片电容,安规贴片电容

照明电源专用高压贴片电容,安规贴片电容.

规格主要有:

一.1kv 47p/101/102/222/472/103....1206封装系列.

二.250v 103/153/223/333/473/563/104...1206封装系列.

三.3kv 5p/10p/15p/22p/27p....1808封装-inverter专用

四.2kv 102/222/332/472/103...1812封装.

五.250v 104/224/334/474/105...1812封装系列

六.安规250vac 102/152/222/472.. 1808~2220封装安规容.

欢迎查询和索样!

22、http://www.c-

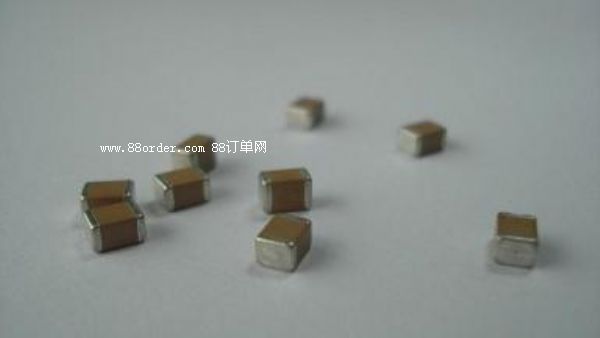

供应高压陶瓷贴片电容-可代替传统插件电容缩小电源体

1利用贴片陶瓷电容器介质层的薄层化和多层叠层技术，使电容值大为扩大

2·单片结构保证有极佳的机械性强度及可靠性

2极高的精确度，在进行自动装配时有高度的准确性

4因仅有陶瓷和金属构成，故即便在高温，低温环境下亦无渐衰的现象出现，具有较强可靠性与稳定性

5低集散电容的特性可完成接近理论值的电路设计

6残留诱导系数小，确保上佳的频率特性

7因电解电容器领域也获得了电容，故使用寿命延长，更造于具有高可靠性的电源

8由于esr低，频率特性良好，故最适合于高频，高密度类型的电源

工作温度范围: -55～125℃

额定电压: 100vdc～3000vdc

温度特性: npo:≤±30ppm/℃,-55～125℃（eia class i）          x7r:≤±15％,-55～125℃（eia

class ii）

容量范围: npo:2pf to 100nf;x7r:150pf to 2.2uf

损失角正切(tanδ): npo:q≥1000；x7r:d.f.≤2.5％

绝缘电阻: 10gω 或 500/c ω 取两者最小值

老化速率: npo:1％;x7r:2.5％ 一个decade时间

介质电耐电压： 100v ≤ v ＜500v  :200％

额定电压    500v ≤ v ＜1000v :150％额定电压               1000v≤

led灯常用高压贴片和大容量贴片电容规格

高压陶瓷贴片电容-可代替传统插件电容缩小电源体积(led电源专用)

规格主要有:

102/1kv 1206封装

222/1kv 1206封装

472/1kv 1206封装

103/1kv 1206封装

2.2u/100v 1812封装

473/250v 1206封装

473/630v 1206封装

10u/16v 1206封装

10u/25v 1210封装

22u/10v 1206封装

22u/16v 1210封装

更多规格欢迎查询和索样~

以上都为x7r或x5r材质，容量精度为10％

led阻容降压用-（代替插件cbb）

250v 224 1812封装

250v 334 1812封装

250v 474 1812封装

250v 684 1812封装

250v 105 1812封装

500v 224 1812封装

400v 474 1812封装

400v 105 2220封装

以上都为x7r材质，耐125度高温
