                                                  电子路考系统工控机说明书：

一、简 介

          电子路考系统工控机采用全钣金结构，整机超低功耗，外形紧凑，是一款应用于数字广告的小型全高清数字多媒体广告机。它采用intel nm70高速芯片组，搭配intel  1037u 双核处理器，内建intel?hd graphics显卡，支持1080p视频播放，提供vga、hdmi接口显示输出，vga与hdmi同时使用时可实现独立双显示，借助结构紧凑而易于使用的网络设备，用户能够通过以太网来实现集中化控制、预定管理和多媒体内容的传输。在接线基础设施不满足网络连通性的场所，可以选择使用 wlan（wifi无线网卡）功能，为数字广告应用带来灵活性的最大化。

                  电子路考系统工控机配置表：（铝合金）外壳颜色：黑色

中央处理器 intel celeron1037u双核 主频1.8ghz低功耗处理器(17w)

芯片组 intel nm76高速芯片组

内存 ddr3 2gb(可扩展4g/8g补差价)

硬盘 ssd  16gb(可扩展32g/64g/128g/256g/500g补差价)

网络控制器(网口） 内建（realtek rtl8111e）1千兆网络芯片（扩展双网） ,可扩展北斗gps无线wifi 3g/4g（补差价）

usb 4个usb（2个2.0和2个3.0）

rs-232 6个232串口

设备接口 dc12v接口，rs-6个232串口 ，usb 4个 ，lan网口1个，vga接口1个 ，hdim 1个，min-in(麦克风）1个，line-out(声道输出)1个.

工作温度 -30℃～80℃

环境温度 -35℃～85℃

外形尺寸 210(宽)*50（高）*200（深）mm

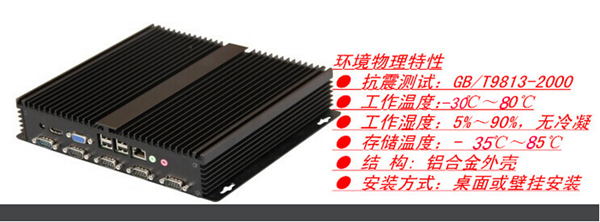

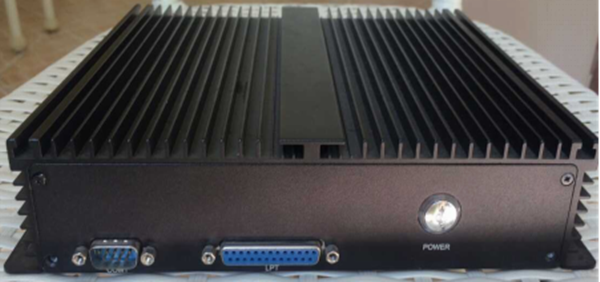

二、电子路考系统工控机实物图：

处理系统

● cpu：板载 intel -1.8g双核。（1037u -1.8g ，显卡hd4000 可以高清）

● 芯片组：intel nm76高速芯片组

● bios：ami 16mb flash rom

● 内存：2g,支持ddr3 1333/1600低压内存，最高8gb

● 硬盘：ssd 16g

显 示

● 显示芯片：intel hd4000  内建显示控制器

● 显存大小：动态共享系统内存作为显存，最大可达到224mb

● 显示接口：vga，hdmi

● vga:标准的db15 接口（后面板），支持crt 分辨率最高为2048x1536

● hdmi：高清多媒体接口（后面板）支持分辨率最高为1920x1080

● vga+hdmi同时使用可实现独立双显示

以太网

● 网络控制器：采用realtek 8111e 网络芯片

● 网络接口: 提供1个rj_45接口(后面板)

● 速度：1000mbps

● 支持网络唤醒（wol）

● 可选配 wifi 无线网卡

● 提供1 个2.5’硬盘位，可安装sataⅱ规格硬盘

● 提供2个mini-pcie 插槽，可支持ssd硬盘、3g ，gps 等

audio

● 芯片：采用alc662 音频控制芯片，提供line out和mic in

● 接口：提供1个line out 插孔（后面板）

● 特性：支持hd 6 声道高保真音频

i/o

● i/o 芯片：ite it8782f

● 串口：6 个标准的com串口接口，（1个支持485可选版本）

● usb： 4 个标准usb接口,兼容usb 2.0规范（内置2usb插针，可扩展4usb）

系统开关

● power 电源开关（前面板）

● rst 复位开关（前面板）

散热系统

● （无风扇散热系统）有风扇散热系统

电源支持

● dc +12v 输入

看门狗

● 提供255 级硬件复位功能(0~255秒)

环境物理特性

● 抗震测试：gb/t9813-2000

● 工作温度：-30℃～80℃

● 工作湿度：5％～90％，无冷凝

● 存储温度：-35 ℃～85℃

● 结 构: 铝合金外壳

● 安装方式：桌面或壁挂安装

● 尺 寸： 210(宽)*50（高）*200（深）mm

● 重量：2kg

支持操作系统：

支持windows 10

支持 windows 8.1/8 32-bit/64-bit

支持 windows 7 32-bit/64-bit

支持 windows es 7/8

支持 windows xp

以及linux等主流操作系统和嵌入式操作系统和分布式工业组态软件（无限点）
