一、简介

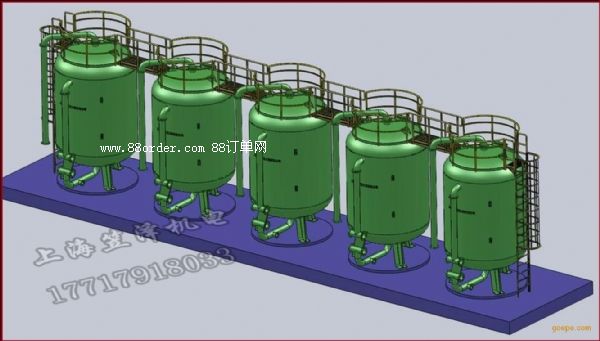

高效纤维束过滤器是一种结构先进、性能优良的压力式纤维过滤设备。它采用一种新型的束状软填料-纤维作为滤元，其滤料直径可达几十微米甚至几微米，并具有比表面积大，过滤阻力小等优点，解决了粒状滤料的过滤精度受滤料粒径限制等问题。微小的滤料直径，极大的增加了滤料的比表面积和表面自由能，增加了水中杂质颗粒与滤料的接触机会及滤料的吸附能力，从而提高了过滤效率和截污能力。

   为充分发挥纤维束滤料的特长，在过滤器的滤层下端设有可改变纤维密度的活动孔板调节装置。设备运行时，水从下至上通过滤层。此时，活动孔板调节装置向上运动。纤维被加压后，滤层沿水流动方向的密度逐渐加大，相应滤层空隙直径和孔隙逐渐减小，实现了深层过滤。当滤层被污染需要清晰再生时，清洗水从上到下通过滤层。这时，活动孔板调节装置自动下降，使纤维拉开并处于放松状态，即可方便的进行清洗。

纤维束过滤器能有效地去除水中的悬浮物，同时对水中的细菌、病毒、大分子有机物、胶体、铁、锰等有明显的去除作用，具有过滤速度快、精度高、截污容量大、操作方便、运行可靠、不需特殊维护等优点。设备广泛应用于电力、石油、化工、冶金、造纸、纺织、食品、饮料、自来水、游泳池等各种工业、民用给水、工艺用水、循环冷却水、和废水的过滤处理。

工作原理

纤维束过滤器取消了“囊充水”系统，设备由固定多孔板、活动多孔板、纤维束滤料、布气装置等组成。活动多孔板可上下移动，过滤时，在水力作用下，滤料顺水流方向空隙由大逐渐变小，纤维密度变大，形成理想的过滤层面，其过滤过程既有纵向深层过滤，又有横向深层过滤，有效地提高了过滤精度和过滤速度；清洗时，使纤维束达到疏松状态，同时，采用气水合洗的方法，在气泡聚散和水力冲洗过程中，纤维束处于不断抖动状态，在水力和上升气泡的作用下，反冲洗滤料而使其再生。

产品特点

1、过滤精度高：水中悬浮物的去除率高达100％，经良好混凝处理的天然水，浊度为20ntu时，过滤出水浊度能控制到2ntu以下。

2、过滤速度快：一般为30m/h，是传统过滤器的3～5倍，最大可达50 m/h。

3、截污容量大：一般为5～10kg/m3，是传统过滤器的2～4倍。

4、可调节性强：过滤精度、截污容量、过滤阻力等参数根据需要调节。

5、占地面积小：制取相同的水量，占地仅为传统过滤器的1/3～1/2。

6、吨水造价低：吨水造价低于传统过滤器。

7、反冲洗耗水量低：仅为周期制水量的1～3％，一般情况下可用原水上向洗。

8、使用寿命长：设备无须更换滤元，滤元被污染后，可方便地进行清洗，恢复其过滤性能，滤元寿命不小于10年。

二、主要性能参数

料层厚度 mm1200~1600（自由状态）过滤速度 m/h20-30最大操作压力 mpa0.6截污容量 kg/m310～15过滤压头损失 mpa过滤失效时入口、出口压差一般为0.10-0.2mpa过滤周期h≥8h悬浮物浊度

滤前≤20（≤20ftu ）≤50（≤50ftu）滤后≤2.0（≤2.0ftu）≤5.0（≤5.0ftu）反冲洗水压力 mpa≥0.1mpa，最大不超过0.3 mpa清洗强度 l/m2.s8-10清洗空气压力 mpa0.05-0.06清洗空气强度 l/m2.s40-60清洗时间 min20～60

四、安装

安装及固定：

   水平的基础上，用地脚螺栓固定好或焊接在预埋于基础中的锚板上。设备安装好后其水平偏差不得大于5mm。

管路的连接：

   安装好后，即可安装各管口阀门和外部连接管路。阀门和管路安装前，应将管路内表面和法兰连接面清理干净，以防止铁锈和油污等脏物污染滤层。

设备工作间可布置明渠式排污地沟，地沟的上口用盖板盖好。

设备的进气总管必须高于过滤器的最高点，以防止清洗操作失误时水倒流入罗茨风机，如无法达到要求时，应在空气管路上安装逆止阀。

供给电源：控制箱控制电源为ac380v/50hz。
