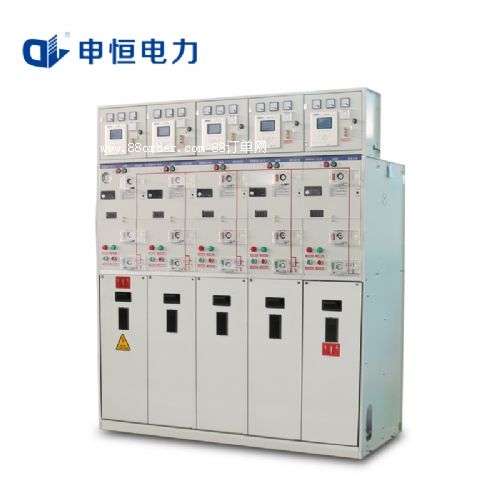

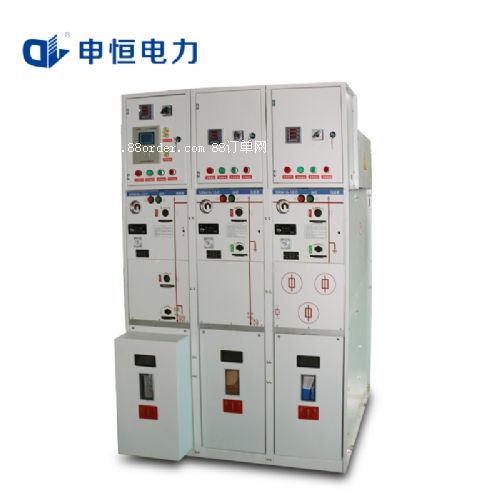

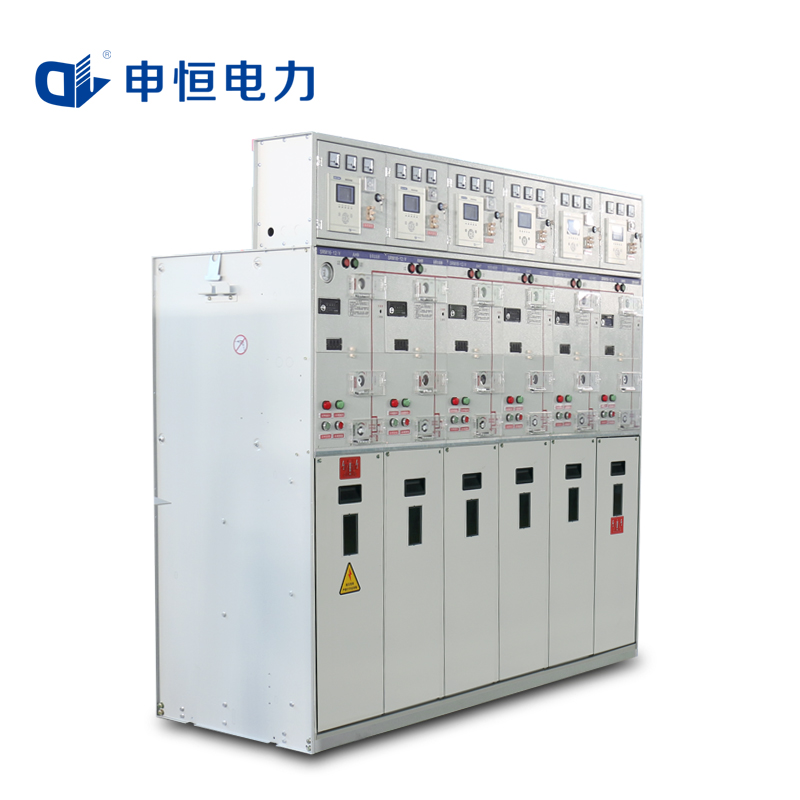

全绝缘充气柜/SRM16-12全封闭充气柜

★产品概述

 srm6-12/24kv型气体绝缘紧凑型金属封闭开关设备(以下简称充气柜) 是硕高电气引进国外先进技术,采用模块化设计，以其固定式与灵活扩展的完美统一，以适合终端用户或网络节点的要求，同时满足各种配电开闭所，箱式变电站，电缆分支箱的需要，开关柜具有全封闭、免维护、尺寸小、性能优异、安全可靠、长寿命、免维护的特点,深受用户的欢迎。

★产品特点

（1）模块化设计，各单元模块可任意组合和扩展而无需充放气，便于方案组合及高压计量的设计，适应范围广。sf6全绝缘断路器进出线柜(真空或sf6灭弧)、负荷开关进出线柜、母联柜、计量柜、负荷开关一熔断器组合电器柜，以及tv柜(带开关或不带开关)，组合方案可为单单元、两单元、三单元、四单元等紧凑组合，为sf6全绝缘环网柜或多回路配电柜提供了广阔的应用前景。

 （2）柜体采用铠装结构，母线室与开关室之间，开关室与电缆室之间均有金属隔板，全绝缘结构的一次部分防护等级可达ip67。

 （3）具有三工位的负荷开关焊接在充sf6气体的密封不锈钢壳内，气密性非常好，用气量少，可保证30年不漏气，符合环保的要求，既适合户内也可在户外配置金属或非金属外壳使用，或放入地下、半地下变电所使用。

 （4）操动机构采用耐腐蚀金属，转动部分的轴承均为自润滑设计，产品不受环境影响，免除定期保养，并与外界连接方便，这样使操作功小、可靠性高、寿命更长。

 （5）扩展母线采用插拔式硅橡胶连接器，全绝缘和屏蔽，确保导电可靠性，且不受周围环境影响。组合连接及扩展方便，便于今后用户或变电所的增容改造。

 （6）采用预制式硅橡胶绝缘的电缆终端在正面插接，免除了负荷开关柜由于体积小、空间窄，带来的电缆安装不方便的缺点。检修时可拆卸、快速恢复、安装方便；外表面使用新型半导体材料作屏蔽层，运行时外表面接地，不受潮湿、凝露、尘埃、污秽等的影响，安全性更高；免维护；外观多样、新颖、美观，可分支或并联；具有防洪水功能，可在水下4.5m短时运行。

 （7）为了适应配电网自动化及提高配电可靠性要求，新型多回路配电柜可以根据需要加装电动机构、tv及配电网控制终端单元等，具备三遥功能。可实现远方对主元件运行状态及故障监视、远方抄表、远方操作等。

 （8）柜体小型化设计，使用了三工位旋转式负荷开关，有效地减少零部件数量，实现了机械五防联锁。真空断路器充以sf6气体绝缘，利用真空灭弧和sf6气体绝缘的各自优势，使整体结构更加紧凑；限流熔断器也向小型化、大容量、高分断能力、快速熔断方向发展，两者结合，使柜体越来越小。
