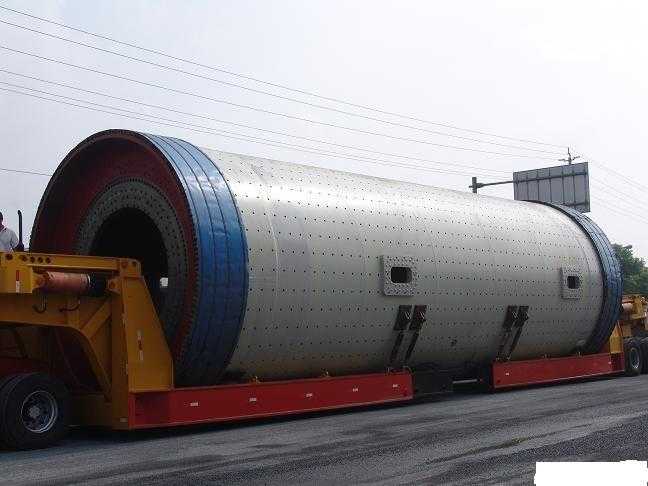

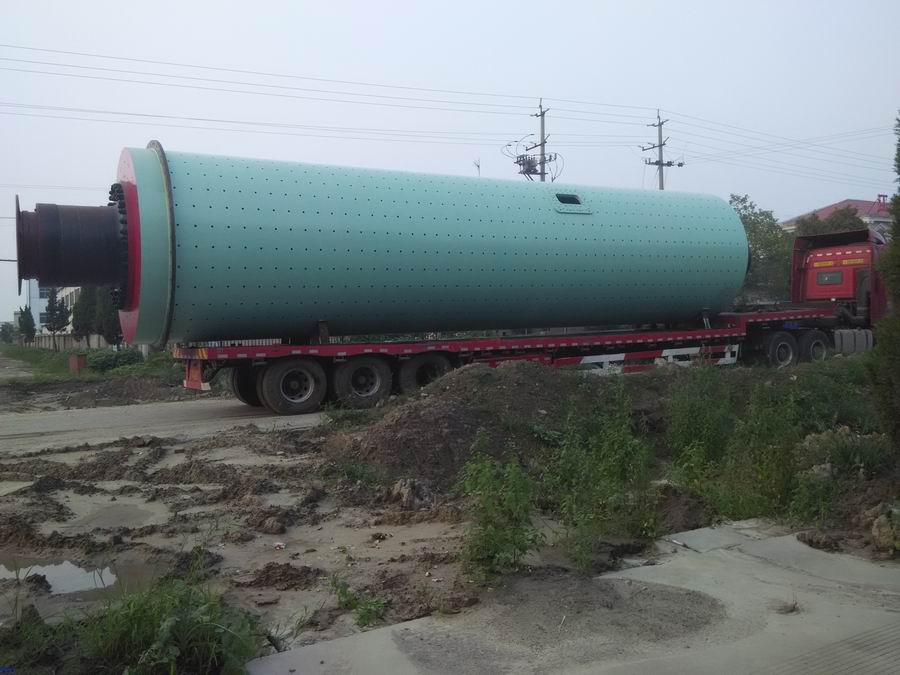

∮3.2x13m球磨机

∮3.2x13m球磨机主要工艺参数

项目                      技术参数

公称直径(mm) 3200    公称长度(mm) 13000

长径比(l/d) 4.0625   有效内径(mm) 3100

各仓长度(mm) 一仓l1=2500  二仓l2=3000  三仓l3=6870

各仓比例(％)          20.21 24.25 55.54

各仓有效容积(m3)  v1=18.86 v2=22.63 v3=51.83

合计               12370    100    92.87

筒体厚度(mm)                40

传动方式                  边缘传动

工作转速(r/min)            18.1

转速率(％)                  75.2

设计入料粒度(mm)            ≤5

生产能力(t/h)              20～28

成品比表面积(m2/kg)         ≥350

出料温度(℃)                 ≤95

入磨水份(％)                  ≤1.2

出磨水份(％)                  ≤0.8

设计装载量(t)                 125

主电机型号、功率、电压、额定电流 yr1600-8/1430、1600kw、10kv、112a

减速器型号、速比          mby1000 i=7.015

各仓所用衬板形状、 一仓 阶梯衬板  中铬合金  材质   二仓 大波纹衬板 中铬合金    三仓 小波纹衬板+五 道活化环  中铬合金

中空轴直径(mm)               1250

大齿轮模数x齿数 (m×z)      28×190

小齿轮模数x齿数 (m×z)       28×33

齿轮宽度(mm)                  600
