北京淋雨试验箱/淋雨试验箱制造商

¥ 40000 元

1- 9 40000 10- 49  38000 ≥50 36000

起订量 标准价 采购量
1 40000
- +
立即购买

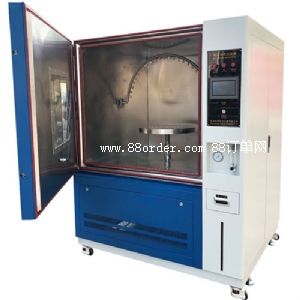

北京淋雨试验箱/淋雨试验箱制造商

本产品特点:本产品适用于小件物品的淋雨试验。

优点:整个试验过程在箱体内部进行,不需要对试验室做防水处理,箱体设计有蓄水箱,试验用水可以重复利用,大大降低了试验成本。

本产品可以用来考核和确定电工、电子产品,各种电器及各种照明灯具的外壳和密封件在水试验后或在试验期间能否保证设备和元件良好的工作性能。设备能完全模拟外界淋雨环境,充分再现外界淋雨环境对产品所造成的影响。

本设备人工模拟淋雨试验,不包括有强风速的降雨,不考虑试验样品的温度与雨水温度的温度差作用所引起的大量进水。

一、主要技术参数:

型号lx-010 lx-015

内形尺寸:d×w×hmm1100×1100×1000 1200×1200×1100

摆管半径r400mmr500mm

样品架转速1--4r /min可调

试验台面尺寸ø400㎜(可根据客户需要设计)

摆管喷水孔径 ø 0.4㎜或ø 0.8㎜(根据客户需要)

摆管孔间距离50mm

喷孔数量25个32个

摆管摆幅±60°、±90°、±180°(理论值)

可调每孔平均水流速度ø 0.4㎜--0.07l/min、ø 0.8㎜--0.6l/min

本产品满足gb 2423.38-2005《电工电子产品基本环境试验规程  试验r:水试验方法》,严格按低压电器外壳防护ip等级gb 4208—2008、gb/t4942—93、gb 4706、gb 7000等相对应的国家标准及其它相关标准的技术参数设计制造。可进行相应标准规定的水试验。

北京淋雨试验箱/淋雨试验箱制造商

二、结构设计简介

1.本套淋雨试验设备选用优质不锈钢材料加工成型。设备由摆管、摆管支架、摆管传动机构、工作旋转台、电气控制部分组成。其中摆管支架箱体,旋转台防护罩均采用sus304不锈钢发纹板制作。摆管摆动时不晃动。设备的旋转台样品架、法兰、接嘴及其它附件配件均为不锈钢材料制作。

2.本设备设计安装一套直径400㎜和一套直径500mm的摆管,可以作±60度--±180度(理论值,实际要除去转台的直径),两套分别可以根据样品的大小拆换,摆管与支架采用法兰连接,安装和拆卸非常方便。摆管由内径ø 16mmsus304的工业不锈钢管弯制,可以作往返摆动,同时将控制在一定流量和压力的水通过摆管上的喷嘴喷出,对试验样品进行水试验。摆管摆动的传动装置设计合理,制作精密,维护方便。喷孔共计r400--25只,做ipx3时保留16只,用配备的快速手拧封头封掉9只。

3.摆管摆动由先进的步进电机完成,转动频率和角度及转盘的转速由可编程液晶控制器自动控制,屏幕设定好摆管摆速和摆管角度后,开启即按设定值运行,操作简单。样品架转台呈水平方向360度旋转。整台设备设计合理,经久耐用。设备在符合国家标准的前提下,各方面性能都稳定的基础上更具备实用性和便于控制。

4.设备配备了一套足够试验的容量的贮水箱以供应试验所需摆管喷水之用,水循环利用,水箱由pvc塑料板材制作,抗压耐腐蚀。水箱加盖,防止风尘杂物进入。吸水电机将水箱中的水压入管道,通过调节泄压水阀,保持规定的流量和压力从摆管的喷嘴喷出。试验用水可以采用循环使用,配备优质压力表和流量计。敞开式摆管淋雨须考虑排水,使试验用水迅速排放,以不积水为佳。

5.配备压力吸水水泵及流量计,泄流阀,压力表、水过滤器等。

6.配备一套4组电源供电系统,样品可以在转动的试验过程中通电。

7.样品架转台采用手动式升降装置,设计载重20公斤(由客户确定),并且可以水平方向360度旋转,转速1—4转,由plc程序控制,调速器控制转速。整台设备设计合理,经久耐用。设备在符合国家标准的前提下,各方面性能都稳定的基础上更具备实用性和便于控制。转台特别设计了通电装置,客户可以在通电的状态下进行试验,共设计六组电源端子,0—60v直流电压可调,可通过最大电流为30a。

北京淋雨试验箱/淋雨试验箱制造商

三、电路控制和保护系统

1.本套淋雨设备采用液晶显示屏,可编程plc控制器控制摆管的摆动角度、摆动频率,打开水泵转台;时间可以按要求设定。

2.转台的转速可调,有效保证试验按标准运行;

3.控制系统配备施耐德执行元器件;

4.摆管和转台分别独立的控制系统;

5.时间设定分别控制独立的系统;

6.进口执行元器件;

7.配备水过滤器;

8.无熔丝保护开关;

9.过载、漏电、全护套式接线端子;

10.具有自动关机等保护

四、设备使用条件

1.温度范围:5~40℃;

2.相对湿度:25%~85%;

3.大气压力:86~106kpa(860~1060mbar)

4.电源要求:ac380( ±10%)v/50hz   三相五线制

5.预装容量:4.0 kw

免费送货上门,在对该设备安装调试结束后,在用户现场对相关技术人员免费做相应的基本操作培训,人数不限。

北京淋雨试验箱/淋雨试验箱制造商
