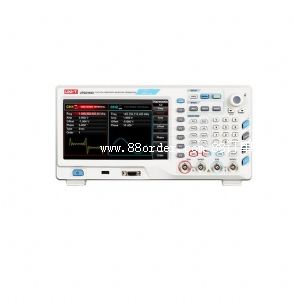

UNI-T优利德UTG4162A函数任意波形发生器原装正品

uni-t优利德utg4162a函数/任意波形发生器

产品主要特点：

1、160mhz正弦波输出，全频段1μhz的分辨率

2、50mhz脉冲波形，上升、下降时间可调

3、500msa/s采样速度和16bits垂直分辨率

4、标配等性能双通道，且具有通道独立或通道耦合的输出模式

5、32mpts任意波存储器，7gb非易失波形存储

6、丰富的调制类型：am、fm、pm、ask、fsk、psk、bpsk、qpsk、osk、pwm、sum、qam

7、8英寸tft lcd,wvga(800× 480)

8、标准配置接口：usb host、usb device、lan、10mhz input、10mhz output

技术指标

型号

utg4162a

通道数

2

最高频率

160mhz

采样率

500msa/s

波形

正弦波、方波、斜波、谐波、脉冲波、噪声、直流电压、任意波形

工作模式

输出选通，持续，调制，扫描，猝发

调制类型

am、fm、pm、ask、fsk、psk、bpsk、qpsk、osk、pwm、sum、qam

协议解码

spi、i2c、uart

频率特性

正弦波

1μhz～160mhz

方波

1μhz～50mhz

脉冲波

1μhz～50mhz

斜波

1μhz～4mhz

谐波

1μhz～80mhz

噪声(-3db)

160mhz带宽

分辨率

1μhz

任意波

波形长度

8～32mpts

垂直分辨率

16bits

采样率

500ms/s

最小上升/下降时间

    (典型值1vpp)

＜7ns

抖动 (rms)

6ns+30ppm(典型)

非易失存储

7gb波形

数字任意波 (选配)

波形长度

1~1k字节

采样率

1s/s    ~ 40ms/s

发送模式

单次手动触发，连续触发（无时间间隔）

波形分辨率

最大16位

输出电平

ttl电平输出

输出特性

幅度范围(50ω)

≤ 20mhz : 1mvpp～10vpp

≤ 80mhz : 1mvpp～5vpp

≤ 120mhz : 1mvpp～2.5vpp

≤ 160mhz : 1mvpp～1vpp

精度(1khz 正弦波)

±(设置值的1％    +1mvpp)

平坦度 (典型1khz正弦波,5vpp)

≤ 10mhz :       ±0.1db

≤ 80mhz :       ±0.2db

≤ 120mhz :      ±0.4db

≤ 160mhz :      ±0.8db

直流偏移

范围(峰值ac+dc)

±5v    (50ω)

±10v    (高阻)

偏移精度

±(设置值的2％    +振幅的0.5％ +2mv)

波形输出

阻抗

50ω (典型)

隔离

42vpk

保护

短路保护, 过载时自动禁用波形输出

后面板连接器

调制输入

外部模拟调制

＜20khz (输入频率)

±5vpk=100％调制

5kω (输入阻抗)

时钟输入/输出

输入/输出频率范围

10mhz±500hz

输入/输出电平范围

ttl兼容

输入/输出阻抗

10kω/50ω ( 典型，交流耦合)

锁定时间

＜1s

触发输入

输入电平

兼容ttl 电平

斜率

可选上升或下降

脉冲宽度

＞100ns

输入阻抗

＞10kω (直流耦合)

反应时间

扫频：＜500μs (典型)

脉冲串：＜500ns (典型)

触发输出

输出电平

ttl兼容，接入＞1kω

脉冲宽度

＞400ns (典型)

输出阻抗

50ω (典型)

最大频率

1mhz

同步输出

输入电平

兼容ttl电平

输出阻抗

50ω

频率计

电平

兼容ttl电平

输入频率范围

100mhz～800mhz

精确度

±51ppm

频率分辨率

7 位

高频抑制

高频噪声抑制打开或关闭

触发灵敏度可调

0％～100％

耦合方式

直流、交流

接口

标配

usb    host、usb device、lan、10mhz    input/output

输出阻抗

50ω

一般技术规格

电源

100v～240 vac, 50hz/60hz

显示

8 英寸tft lcd, wvga(800 × 480)

机身颜色

象牙白+灰色

机身重量

3.5 kg

机身尺寸 (w×h×d)

336mm × 108mm × 164mm

标准配件

bnc同轴电缆、电源、usb数据线、软件光盘

标准包装

纸箱

标准包装数量

2 台

标准包装尺寸(l×w×h)

675mm × 240mm × 350mm

标准包装毛重

9.5 kg

选配件

数字接口

无
