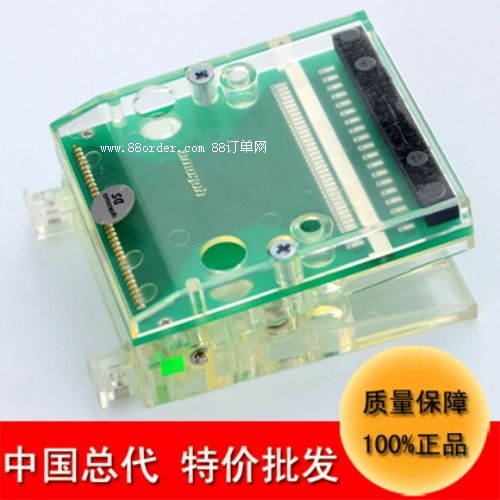

特价批发 YOKOWO测试夹CCNS-100-12高频FPC

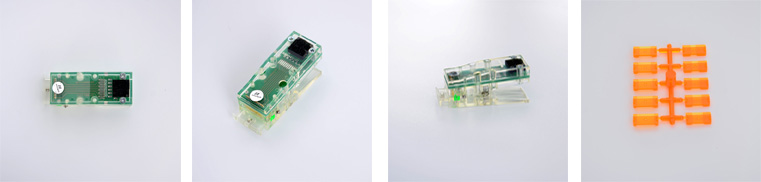

产品简介

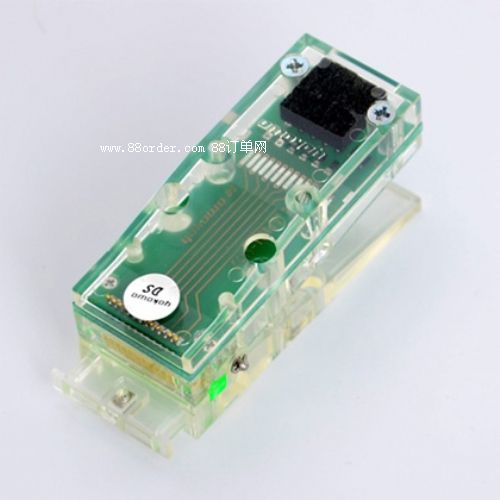

1、clip connector主体

2、导向器套件（3-12pin用）

3、fpc/ffc压板套件（正面用、背面用）

4、导向器和fpc/ffc压板固定螺钉3个

5、主体固定用m2螺钉10mm2个、15mm2个（一套共5件）

产品细节

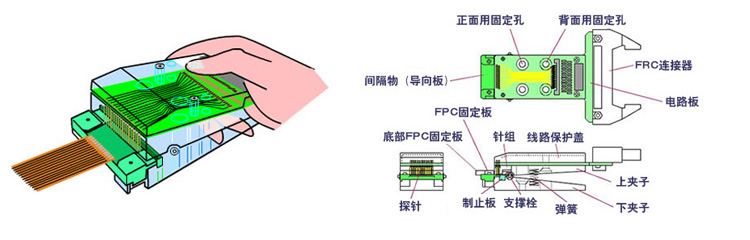

【1、yokowo测试夹ccns-100-12特征】            【2、产品各个部分的名称】

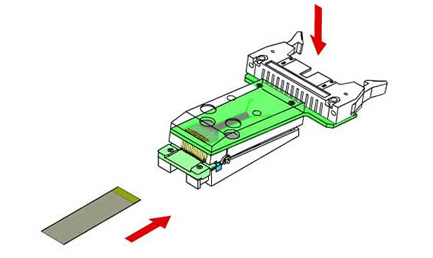

【3、连接形式】

因本产品采用夹式连接，极容易于fpc/ffc连接器进行装卸。

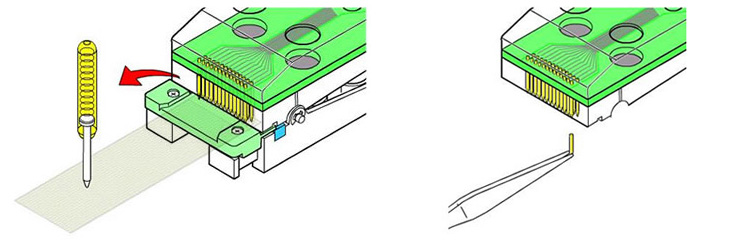

【4、弹簧探针】

1、由于连接点采用了弹簧探针的原因，所以耐用度特别持久。

2、更换损耗了的探针也很容易。维修用探针提供当天出货。

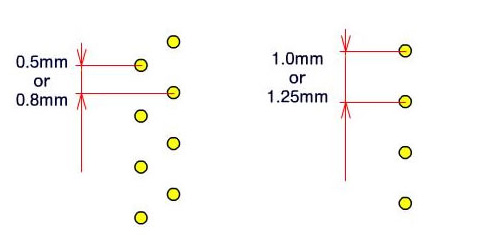

【5、适合间距】

yokowo测试夹适合的间距从0.5mm到1.25mm均准备着。

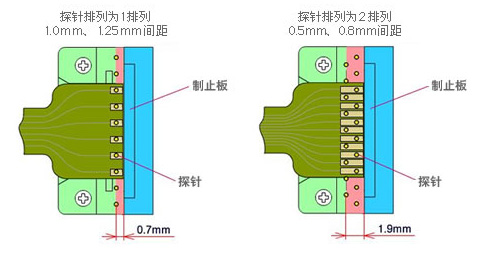

【6、导体接触位置】

因为从制止板到探针的距离短，导体的露出部分短的fpc也可以使用。

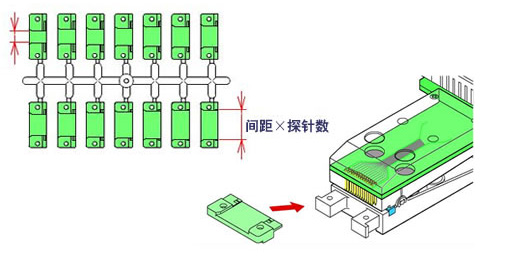

【7、适合极数】

夹式连接器，作为附属品，各极点用的向导添上。

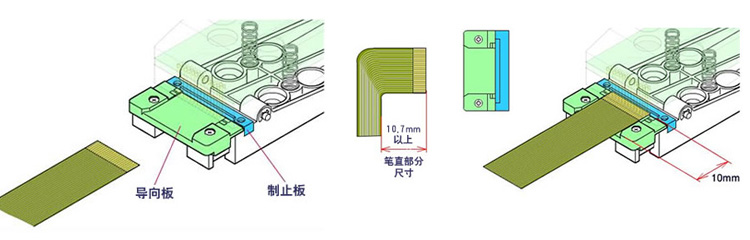

【8、关于导向板】

1、因为导向板是一直延伸到制止板，所以能确切地与fpc的连接位置接合一起。

2、导向板部分的长度是10.7mm。因此，如fpc顶端的笔直部分为10.7mm的时候，请使用标准品夹式连接器。

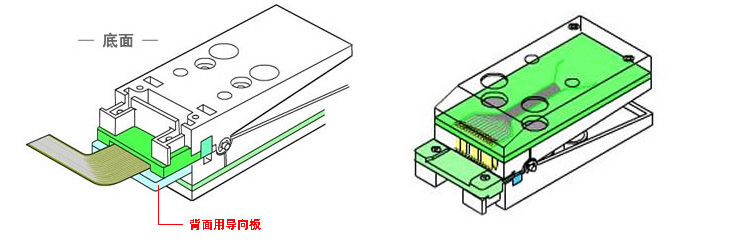

【9、翻背面也能使用】

为了使夹式yokowo测试夹可以于fpc翻背面时fpc也能使用，所以附上背面用导向板。(1.25mm间距的系列是没有背面用导向板。)

底部固定板成为导向，方便把fpc插入。
