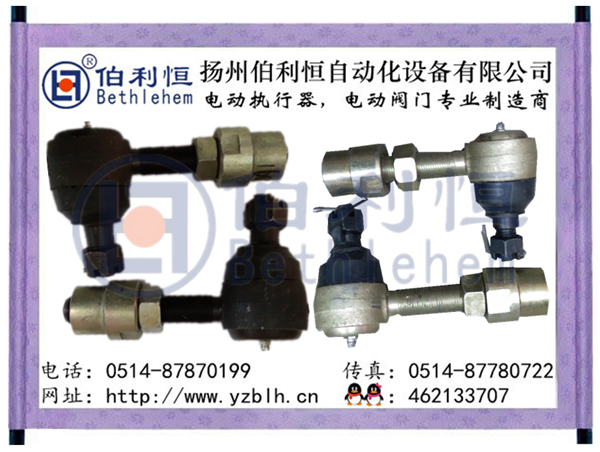

球型铰链机构QJ-250，QJ-160

球型铰链机构qj-250，qj-160

球型连接铰链是用于自动控制中的执行器与调节机构的连接附件。它采用了球型轴承结构具有控制灵活、准确、扭转角度大的优点，由于该铰链安装、调整方便、安全可靠。所以，球型铰链机构qj-250，qj-160，它广泛地应用在电力、石油化工、冶金、矿山、轻纺等工业的自动控制系统中。

   该产品在吸收德国西门子公司的同类产品优点，并结合我国仪表的特点而研制的。

二、产品结构特点

     1、该产品由于选用了球型轴承结构，球型铰链机构qj-250，qj-160，能灵活的承受来自各异面的压力。

     2、该产品与执行器的连接有锥体及直柄两种，扩大了仪表使用面。

     3、球型连接铰链采用左旋、右旋螺纹连接方便可靠、可调范围大。

     4、本连接铰链采用全封闭结构，保养方便。

 1、销轴扭转角度为20°±2°

   2、 锥形销轴锥度为1：球型铰链机构qj-250，qj-160。10k6

规格型号传递扭距

nm连杆螺纹

可调范围

mm销轴锥端

最大尺寸

mm直柄销轴

尺寸

mm销轴长度

mm允许配套执行器

最小扭臂长度，球型铰链机构qj-250，qj-160。

mmqj-101000-50φ16φ1414120qj-252500-70φ18φ1620120qj-606000-90φ20φ1822150qj-16016000-110φ23φ2024170qj-40040000-150φ38φ3024200qj-60060000-150φ40φ3032200qj-2000100000-150φ44φ4040200
