外壳防护等级IP56防水防尘试验箱及整套设备

外壳防护等级ip56防水防尘试验箱及整套设备

本设备主要用于5-6级的防水跟5-6级的防尘试验，适用于各种汽车零部件做防尘及耐尘试验,测试部件包含有车灯、仪表、电气防尘套、转向系统、门锁等,以及检验产品的密封性。本环境试验设备，设备设计合理，操作简单，易于维护，各项指标都符合国家标准。

符合标准：严格参照gb/t4208-2008、gb/t10485-2007、gb/t2423.37-2006、gbt4942.1-2006等相对应的标准设计制造；

ipx5-6级防水试验装置技术参数

技术规格

1、喷水口径：ø 6.3 ㎜/ø 12.5

㎜

2、喷水量：12.5±0.625l/min～100±5l/min可调

3、最佳喷射距离：2.5～3m

4、蓄水箱尺寸：800×800×1000（单位：mm）

5、箱体内尺寸：（d*w*h）mm1020×1200×1000

6、外箱尺寸：（d*w*h）mm1200×1580×1760

7、整套设备占地面积：（d*w*h）mm2000×5000×1760

8、转台尺寸：

ø 500mm

9、转台转速：1～4转/分

10、电源要求：ac380（±10％）v/50hz

箱体结构

1、 箱体材料：进口sus不锈钢板发纹处理。

2、 可视玻璃门，便于观测试验箱体内被测试样状况。

3、

试验箱底部采用高品质可固定式pu活动轮（便于移动）。

4、 试验箱底部有储水箱，试验用水喷水系统，工作台旋转系统。

水压控制系统

装置说明及组成

说明：本装置按《gb4208-93外壳防护等级ip代码》中技术要求ip×5、ip×6（第二特征数字5及第二特征数字6）设计制造。

装置组成：试验装置由加冲水喷头、压水泵、调减压阀、流量调节器、电控柜、不锈钢水桶、分流装置、转台及喷射支架和样品区箱体等组成。

保护系统

无熔丝保护开关、过载、漏电、全护套式接线端子，具有自动关机等保护。

用水

自来水

ip5x-6防尘试验设备技术参数

一、产品规格:

型号

ip5x-ip6x防尘试验箱

sc-500

sc-800

sc-010

sc-015

sc-020

内形尺寸d×w×h

mm

800×800×800

800×1000×1000

1000×1000×1000

1000×1500×1000

1000×2000×1000

外形尺寸d×w×h

mm

1280×1060×1800

1280×1260×2050

1500×1260×2050

1500×1760×2050

1500×2260×2050

金属网丝直径

50um

线间标称间距

75um

滑石粉用量

2kg/m3

振动时间

99分59秒

试验时间

99小时59分

试件电源插座

防尘型插座ac220v

16a

控制器

采用进口plc程序控制触摸显示屏,采用全中文显示工作时间等；

真空系统

配有压力计、空气过滤、调压三联件、连接管、真空泵

循环风机

封闭式合金低噪音型电机，多叶式离心风机；

粉尘加热系统

不锈钢云母片加热套

电源电压

ac380v±10％ 50hz 三相五线制

安全保护

漏电、短路、超温、电机过热、过电流保护

外壳防护等级ip56防水防尘试验箱及整套设备

二、控制系统:

1.设备主控制器采用进口plc程序控制液晶显示屏,采用全中文显示工作时间等;

2.配备抽真空执行器件,“施耐德”执行元器件;

3.风机时间自动交替进行;

4.振动和停止振动时间自动交替进行;

5.可分别对风机、粉尘振动和总试验时间进行控制;

6.此控制器具备下述多种任意设定控制功能



a.停、吹时间: 连续、周期任意选择时间设定

 b.振击时间: 振动和停止振动时间自动交替进行,振动时间99分、59秒可调

 c.预设试验时间:

试验时间最大为99小时59分钟

 d.通电：断——通——断

7.无熔丝保护开关、超温、过载、漏电、全护套式接线端子,具有自动关机等保护;

服务承诺：免费送货上门,在对该设备安装调试结束后,在用户现场对相关技术人员免费做相应的操作培训,人数不限。

外壳防护等级ip56防水防尘试验箱及整套设备

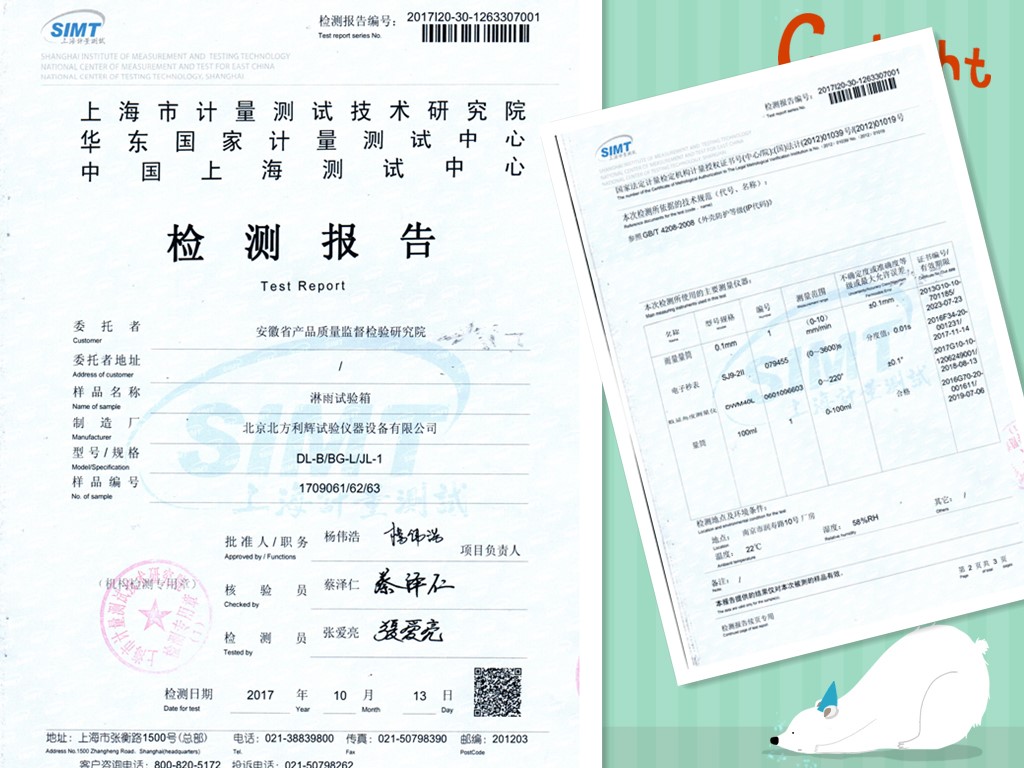

产品合格鉴定证书
