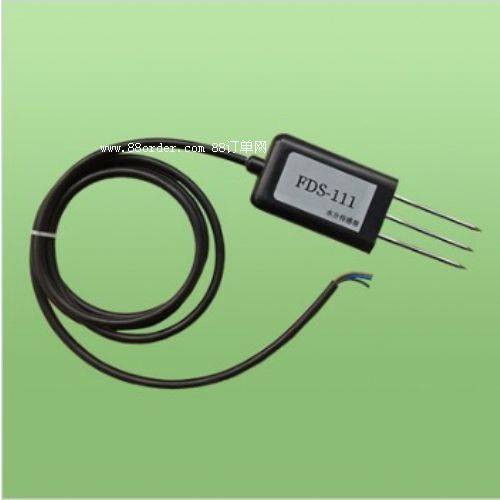

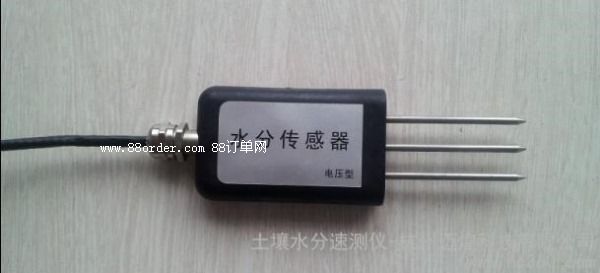

产品概述

fds-100土壤水分传感器由电源模块、变送模块、漂零及温度补偿模块、数据处理模块等组成。 采用fdr频域法，可以实时准确测定各种土壤不同剖面的水分含量，水势和田间持水量以及准确测定饱和土壤含水量和作物凋萎含水量。传感器内置信号采样及放大、漂零及温度补偿功能，用户接口简洁、方便。外型小巧轻便，便于携带和连接。

功能特点

◆体积小巧化设计，携带方便，安装、操作及维护简单

◆结构设计合理，不绣钢探针保证使用寿命

◆土质影响较小，应用地区广泛

◆测量精度高，性能可靠，确保正常工作

◆响应速度快，数据传输效率高

适用范围

广泛适用于节水农业灌溉、温室大棚蔬菜、花卉园艺、草地牧场、土壤速测、植物培养、科学试验等领域。

工作、存储条件

工作温度：-40～85°c

工作湿度：0～100％rh

储存温度：-40～125°c

储存湿度：＜80％（无凝结）

工作原理

fdr频域法测量，利用电磁脉冲原理、根据电磁波在介质中传播频率来测量土壤的介电常数(ε),从而得到土壤容积含水量(θv)。

技术参数

测量参数：土壤容积含水率

测量范围：0～100％（可调量程：0～60％）

测量精度：±3％

分 辨 率：0.1％

测量主频：100ｍhz

防护等级：ip68

单    位：％

探针长度：5.5cm

探针直径：3mm

探针材料：不锈钢

密封材料：环氧树脂

测量区域：以探针为中心，围绕探针的直径7cm、高7cm的圆柱体

电缆长度：1.5米 (标配)

信号输出：

   电压型：

工作电压：5～24v

工作电流：3～5ma

输出信号：0～2v dc（可定制0.4～2v   dc ）

电流型：

工作电压：12～24v

工作电流：3～25ma

输出信号：0～20ma,（可定制4～20ma）

rs485型：

工作电压：5～24v

工作电流：3～5ma

输出信号：modbus-rtu 协议

尺寸、重量

外型尺寸：

整机重量：130g
