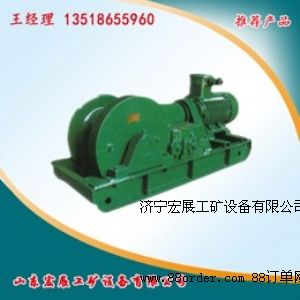

JWB75BJ无极绳绞车

型       号

jwb75bj

jwb90bj

jwb110bj

牵引力kn

60/35(100/60)

70/40(120/80)

80/50(150/90)

牵引速度m/s

1.0/1.7(0.6/1.0)

1.0/1.7(0.6/1.0)

1.0/1.7(0.6/1.0)

钢丝绳规格mm

6×19w(6+6+6+1)ф24

6×19w(6+6+6+1)ф24

6×19w(6+6+6+1)ф24

运输距离m

≤2000

≤2000

≤2000

卷筒直径mm

ф1200

ф1200

ф1200

最大适应倾角

10

10

10

电动机

型  号

ybk₂-315s-6

ybk₂-315m-6

ybk₂-315l₁-6

功率kw

75

90

110

转速r/min

980

980

980

电  压v

380/660或660、1140

380/660或660、1140

380/660或660、1140

外形尺寸（长×宽×高）mm

2900×1750×1480

(2950×1960×1500)

2930×1750×1500

(3000×1960×1500)

2980×1750×1550

(3100×1960×1500)

重量（包括电机）kg

8760

8960

9600

型号

jwb37bj

jwb55bj

jwb132bj

牵引力     kn

45/22

65/32

120/90

牵引速度   m/s

0.6/1.25

0.6/1.25

0.6/1.0

钢丝绳规格  mm

6×19s（6+6+6+1）  φ20

6×19 s（6+6+6+1） φ22

6×19s（6+6+6+1）  φ28

卷筒直径     mm

φ950

φ1200

φ1360

电

动

机

型号

ybk₂-225m-6

ybk₂-280m-6

ybk_2-315l₂-6

功率  kw

37

55

132

转速 r/min

980

980

980

电压  v

380/660或660/1140

380/660或660/1140

380/660或660/1140

外形尺寸（长×宽×高）  mm

2900×1750×1480

2930×1750×1500

2980×1750×1550

重量（包括电机） kg

3000

8500

12000
