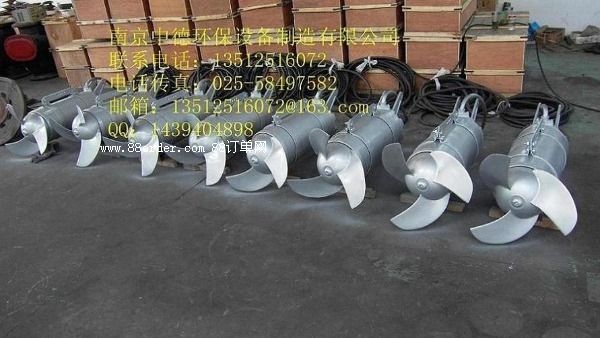

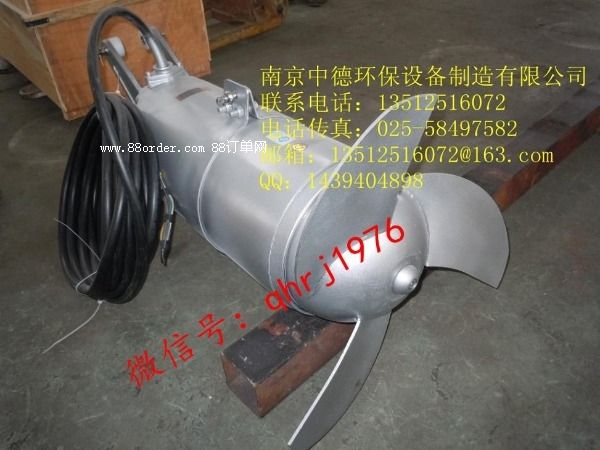

QJB不锈钢潜水搅拌机，4/12，5/12，7.5/12等

qjb不锈钢潜水搅拌机技术描述

1.设备名称   qjb不锈钢潜水搅拌机

2.主要技术参数

型号 qjb5/12-620/3-480/s qjb7.5/12-620/3-480/s

叶轮直径         620mm 620mm

叶轮转速         480r/min 480r/min

水推力 1500n 1900n

额定功率         5kw 7.5kw

额定电流 18.2a 28a

主机重量 184kg 230kg

电机绝缘       f f

电机防护         ip68 ip68

电源           380v   50hz   3ph 380v   50hz   3ph

3.用途

   广泛适用于污水处理厂的工艺流程中推进搅拌含有悬浮物的污水、污泥混合液、工业过程液体等，创建水流，加强搅拌功能，防止污泥沉淀及产生死角。

4.特点

   结构紧凑、安装方便、操作简单、易于维修、配套电机功率小、无噪音，可以随便装置。

5.适用范围

搅拌器在下列条件下应能正常连续运行

1）介质温度不超过40°c;

2）介质的ph值在5—9之间;

3）液体密度不超过1150kg/m3;

4）长期潜水运行，潜水深度一般不超过20m;

池容积在1000-3000m3，粘度可达到50cp；池容积在500-700m3，粘度可达1000cp。

6．性能原理

电机能在全浸没条件下连续运行、间隙运行和长期停止状态（正常工艺停机）后恢复运行，搅拌器在整个运行过程中保持平稳状态，运行时间不少于10000小时，每日能连续24小时运行或间隙运行。

6.1导轨系统

导轨系统可自由调整搅拌器的提升和下降，并无需排空水池情况下拆卸和安装搅拌器，搅拌器全部的重量受力在一个支架上，并且这个支架可承受搅拌器产生的推力。

6.2电机壳体

搅拌器的电机壳体由不锈钢制造，壳体厚度足以承受何载，其表面加工平整光滑。

6.3叶轮

叶轮用不锈钢制造，且经动平衡实验。叶轮与轴之间装有锁定装置，以防转动时松动，叶片设计为三片式，具有自清洁及免振功能。

6.4轴

搅拌器的电机和叶轮采用直联式传动方式，轴由不锈钢制造，轴能承受所有轴向和径向载荷，轴承的设计寿命不少于100000小时，叶轮轴完全与搅拌介质隔离。

6.5轴封

采用两个相互独立高质量机械密封，机械密封面材料均采用耐腐蚀碳化钨，机械密封的使用寿命不低于25000小时。

6.6电机

潜水搅拌机的电机为三相鼠笼异步电机，防护等级为ip68，绝缘等级为f，潜水电机可连续运行，每小时可启动至少10次，潜水电机与搅拌器应是同一厂家制造。

6.7电缆和电缆密封

电机配有控制和动力水下电缆，为了打动限度地保护电机，即使在偶然的不正常运行情况下，电缆损坏且电机仍在水下，电缆进口也不允许有湿气进入电机和接线盒，电缆进口宜采用三道密封，内侧采用单芯电缆剥皮并镀锡后嵌入树脂中，中间整个电缆嵌入树脂中，外部用长橡胶环密封，电缆密封组件应做成一集成。

6.8搅拌器保护

电机绕组上装有温度传感器以监测电机绕组过热，在搅拌器中应设置泄露和湿气保护传感器，应能监测并在搅拌器出现严重损坏前发出报警信号。

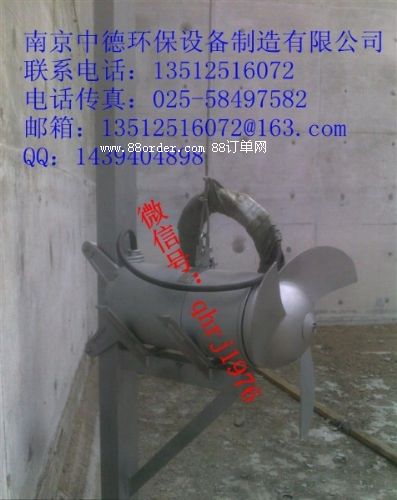

6.9安装提升系统

安装提升系统包括导轨、提升索、水上提升支架和电缆固定件等。搅拌机壳体结构有方便固定提升索的设计或配置。安装搅拌器也不必要把池子放空。

7. 主要材料

机壳                        不锈钢（304）

叶轮                        不锈钢（304）

主轴                        2cri13

机械密封                    耐腐蚀烧结碳化钨--碳化钨

导轨                        不锈钢（304）

提升索、链                  不锈钢（304）

手动卷扬                    不锈钢（304）

螺栓、螺母、垫圈            不锈钢（304）

8．电控箱

8.1控制箱结构

控制箱为室外落地式安装，可前检修、前开门；电缆进出线为下进，下出线方式；防护等级为ip55。

8.2控制箱功能

机旁控制箱用于控制潜水搅拌机的开/停，动力及信号电缆的转接；

控制箱内包括动力及信号接线转接端子排，潜水搅拌机故障信号转换装置，带手动复位功能，“急停”按钮，启动及停止按钮，信号灯等元件。

箱内动力及信号电缆转接端子的选择与设备功率配套。

8.3检查和验收

搅拌器的叶轮经动、平衡实验，并提交有关检测报告。

现场安装后进行2个小时的负荷实验，以证明搅拌器是否符合技术要求。

9. 配套范围

  *  装配完整的qjb型潜水搅拌机；

*  电机托架、限位吊钩、导轨、起吊架、紧固件等；

*  10米水下电缆、电缆夹、电缆接线盒；

*  臂式起吊架;

*  所有连接附件、地脚螺栓、备品备件；

*  控制箱。
