全自动光学影像测量仪

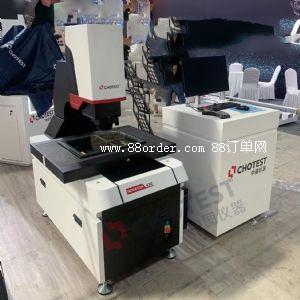

中图仪器novator432全自动光学影像测量仪它是在cnc影像仪基础上发展而来的光学非接触测量仪，可以学习并记忆对焦、选点、功能切换、人工修正、灯光匹配等过程，可自动完成边缘提取、对焦、匹配以及测量合成、影像合成等。

novator432全自动光学影像测量仪采用大理石主体机台和精密伺服控制系统，将传统影像测量与激光测量技术相结合，支持触发测头和光学测头，进行高度、平面度测量，可以实现2.5d和3d的复合测量。

测量功能

1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。

2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。

3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。

4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。

5.坐标系：仪器坐标系、点线、两点 x、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。

6.快速工具：r角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、o型圈等特殊工具快速测量。

7.支持公差批量设置、比例等级划分、颜色自定义管理。

全自动光学影像测量仪具有高度智能化与自动化特点。除可利用照相、二次元坐标处理机、数字显示器、光眼读取数据或自动寻边器、打印机等接口设备，还有可用与计算机联机以达迅速、确实及统计分析等优点。被广泛应用于大型钣金件、背光板、绝缘材料、面版、边框行业、塑胶制品、五金、模具、手机外壳、电子、铭牌、陶瓷、绝缘材料等领域，实现了大批量快速检测。
