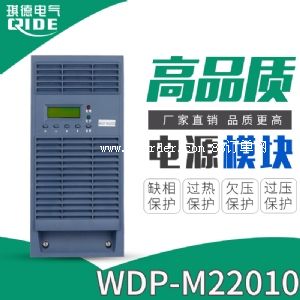

WDP-M22010直流屏高频控制整流模块

wdp-m22010直流屏智能充电模块，wdp-m22010高频整流模块，wdp-m22010直流屏专用充电模块，wdp-m22010直流屏高频通讯模块，wdp-m22010直流屏蓄电池充电模块，wdp-m22010高频电源模块

wdp-m22010主要技术指标

交流输入

三相输入额定电压：380v，50hz

电压变化范围：50hz±10％

直流输出

输出额定值：10a/230v（wdp-m22010）

电压调节范围：180v-286v（wdp-m22010）

输出限流范围：5％-105％×额定电流

稳压精度：≤0.5％

稳流精度：≤0.5％

纹波系数：≤0.1％

转换效率：≥95％（满负荷输出）

动态响应：在20％负载跃变到80％负载时恢复时间≤200цs，超调≤±2％

可闻噪声：≤55db

工作环境温度：-5℃--+45℃

绝缘

绝缘电阻：直流部分、系统部分与地之间相互施加500v/50hz的交流电压，绝缘电阻＞2mω

绝缘强度：交流部分与直流部分和机壳间，直流部分与机壳间施加50hz的2kv的交流电压，一分钟无击穿，无闪络。

四遥功能

遥控：开/关机、均/浮充

遥调：输出电压、输出限流均连续可调

遥测：输出电压、输出电流

遥信：开/关机状态、工作状态

wdp-m22010功能说明

保护功能

输出过压保护

输出电压过高对用电设备会造成灾难性事故，为杜绝此类情况发生，我公司的高频模块内有过压保护电路，出现过压后模块自动死锁，相应模块故障指示灯亮，故障模块自动退出工作而不影响整个系统正常运行；过压保护点设为320v±2v（wdp-m22010）或者160（wdp-m22010）2v

输出限流保护

每个模块的输出功率受到限制，输出电流无能无限增大，因此每个模块输出电流最大限制为额定输出电流的1.05倍，如果超负荷，模块自动调低输出电压以保护。

短路保护

整流模块输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在限流点之下，此时模块输出功率很小，以达到保护模块的目的。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。

wdp-m22010智能高频模块质保一年，有任何问题一年内免费维修，到货10天内包退包换，终身维护，请放心采购。
