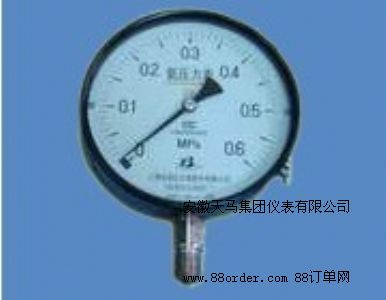

不锈钢压力表

不锈钢压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。 　　对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。

主要技术指标

不锈钢压力表主要技术指标:

标度范围、精确度等级

　　

表盘直径（mm）	标度范围(mpa)	精度度等级(％)
￠50	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	2.5
￠60	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	2.5 (1.6)
￠75	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)
￠100	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)
￠150	0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4	1.6 (1.0)

　　注：括号内的精度等级仅供特殊订货。使用环境温度：-25~70℃(外壳内充液) -40~70℃(外壳内不充液) 温度影响：不大于0.4％/10℃(使用温度偏离20±5℃)　抗工作环境振动：v·h·4级(外壳内充液)　v·h·3级(外壳内不充液)　重量： 　　0.2kg (y-50)　 　　0.35kg(y-60)　 　　0.55kg(y-75)　 　　0.85kg(y-100)　 　　0.95kg (y-150)

导压系统及外壳等材质

　　

零件名称	材 料 牌 号
接 头	0cr18ni9(304)	0cr17ni12mo2(316)
弹簧管	0cr18ni9 ti(321)	0cr17ni12mo2(316)
外 壳	0cr18ni9

安装方式及外形尺寸

　　不锈钢压力表安装方式及外形尺寸　 　　

安装注意事项:

　　1、测压点的选择，所选择的测压点能反映被测压力的真实情况。 　　（1）要选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方。 　　（2）测量流动介质的压力时，应使取压力点与流动方向垂直，清除钻孔毛刺。 　　（3）测量液体压力时，取压点应在管道下部，使导压管内不积存气体，测量气体时，取压点应在管道上方，使导压管内不积存液体。

过程连接尺寸

压力表直接安装式仪表的主要安装尺寸。具体如下图和表 　　

外客公称直径d mm	接头尺寸(mm)
d	l	d 1
60	m14×1.5	14	5
100	m20×1.5	20	6
150
200
250
注:当对仪表接头螺纹有特殊要求时，用户与厂商协商解决

　　根据不同的需求，可以协商选用多种不同的连接方式。 　　耐震型外壳防护等级：ip54, ip55,ip65,ip66 　　ip防护等级是由两个数字所组成，第一个数字表示防尘、防止外物侵入的等级；第二个数字表示防湿气、防水侵入的密闭程度。数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如下描述： 　　ip54 特点：防尘、防水。 　　第一个字母5代表：防尘； 第二位字母4代表：防止飞溅的水侵入， 　　ip55 特点：防尘、防水。 　　第一个字母5代表：防尘； 第二位字母5代表：防止喷射的水侵入， 　　ip65 耐震密封性较好；优点：防尘、防喷水。用于耐震及防爆仪表及现场环境恶劣的场合。 　　第一个字母6代表尘封，防尘密封。第二位字母5代表：喷水， 　　ip66特点：防尘、防水。 　　第一个字母6代表尘封，防尘密封。第二位字母6代表：防止大浪的入侵。 　　ip65的耐震表上含有防爆塞，防爆塞作用：防止管道压力过大，导致介质从压力表正面喷出伤到，故在后面安装防爆塞。
