★频率范围：300khz至3ghz
★集成化1hz分辨率的合成信号源
★50ω或75ω系统阻抗
★直接对外部磁盘驱动器储存/调用
★对重复测试步骤可采用测试时序功能
★达110db的动态范围
★可测量群延迟和与线性相位的偏离
★第一流的未经修正的性能

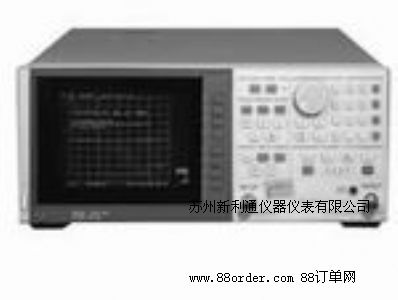

hp8752c射频网络分析仪
新型hp8752c射频网络分析仪是一种结构紧凑的全集成化射频网络分析仪，能进行简单而全面的矢量网络测量。利用hp8752c射频网络分析仪能精确、 经济地表征元件和网络在300khz至3ghz频率范围内的性能。将扫频合成源、测试装置和接收机组合在一起，便构成便于调节和使用的网络分析仪。它们特 别适用于维修、进货检验、生产和最终试验测量。
集成合成源输出到测量端口的功率电平为+5~-20dbm，扫描有线性，对数、列表、功率和连续波几种型式。新的内置步进衰减器（选件004）提 供+10~-85dbm的改进功率范围，适于对诸如放大器这类功率灵敏装置进行测试。灵敏的调谐式接收机具有达110db的动态范围。
仪器提供了2个独立的显示通道，可以在高分辨率的彩色显示器上同时测量被测件的反射和传输特征。测量数据可以用对数幅度、线性幅度、驻波比、相位、群延迟、极座标、实时或smith圆图格式显示。软键测量功能便于使用，可以迅速测量所需的被测件特性。
设计时考虑了制造的需要
hp8752c的高效率特征能提高生产效率。测试时序只需按一次键便迅速一致地执行复杂的重复性测试。在时序工作方式下，只需在面板上进行一次测量，仪器便能自动储存所按的键，而无需使用外部计算机。
hp8752c 具有优良的未经校正的性能，能简便、精确地测量被测件，而无需测量校准。新的效率提高是有更快的cpu时钟速率、dos磁盘输出格式和512kb扩展非易 失存储器。其它的有益特征包括：绘图/打印缓冲器、极限测试、任意频率测试以及标记跟踪功能。每个通道可提供达4个屏幕标记，供硬拷贝输出或谐调到指定的 频率上。
时域分析
带选件010的hp8752c能显示网络的时域响应，这是将频域响应进行傅氏变换计算来获得的。hp8752c提供了两种时域工作方式。低通方式提供传统 的时域反射计（tdr）测量功能，并给出从数学上模拟的阶跃响应或脉冲响应。只具有脉冲激励的带通方式给出选频装置，如表面声波（saw）滤波器和天线的 时域响应。
技术指标摘要
信号源
频率特征
范围：300khz~1.3ghz（标准）；300khz~3ghz（选件003）；
分辨率：1hz
精度：±10ppm(在25℃±5℃时)
输出特性
功率范围：
-20~+5dbm（标准）；
-85~+10dbm（选件004）；
-85~+8dbm（选件004或075）
分辨率：0.05db
电平精度：±1db
电平线性：
相对于-5dbm输出电平：
(-20~-15dbm)± 0.5db；
(-15 ~0dbm)± 0.2db；
(0~+5dbm)± 0.5db
接收机
频率范围：
300khz~1.3ghz（标准）；
300khz~3ghz（选件003）；
噪声电平：（典型值）
反射：
-75dbm(3khz ifbw),
-85dbm(10hz ifbw)
传输：
-90dbm(3khz ifbw);
-110dbm(10hzifbw)
损坏电平：20dbm或25vdc
串扰：
100db, 300khz ~ 1.3ghz;
100db(97db选件075),1.3ghz ~ 3ghz
群延迟特性
范围：1(2×最小孔径)
孔径：频率间隔/(点数-1)，可达频率间隔的20％
精度(单位为秒)：相位精度/(360×孔径（hz）)
射频连接器
测试端口：
50ω n型（阴）；
75ω n型（选件075）
结构特性
尺寸：425mm(宽)×178mm(高)×508mm(长)
重量：净重25公斤
附件
hp11878a 3.5mm适配器配件
hp11878a适配器配件在sma或3.5mm器件需要用hp8752c标准的n型配置进行测量时，提供了通常所需的射频元件。配件包括四个n型转3.5mm的适配器，用于阳接头和阴接头连接器。
hp11853a 50ωn型辅助配件
hp11853a 辅助配件提供了对具有50ωn型连接器的器件进行测量所需的射频元件。
hp11854a 50ωbnc型辅助配件
hp11854a 辅助配件提供了对具有50ωbnc连接器的器件进行测量所需的射频元件。
hp11855a 75ωn型辅助配件
hp11855a辅助配件提供了对具有75ωn型连接器的器件进行测量所需的射频元件。
hp11856a 75ωbnc型辅助配件
hp11856a 辅助配件提供了对具有75ωbnc连接器的器件进行测量所需的射频元件。
测试端口电缆
hp8752c用的附加或更换电缆（长24英寸）
hp p/n8120-4781 n型50ω（2个连接器都是阳性）
hp p/n8120-2408 n型75ω（2个连接器都是阳性）
hp p/n8120-2409 n型75ω（1个是阳性，一个是阴性连接器）
hp11852b 50ω/75ω最小损耗衰减器
hp11852b是一个低swr有最小损耗的衰减器，用于用 hp8752c网络分析仪来测量 75ω器件的场合，对双端口的器件的 测量要求使用2个hp11852b和一根 50ωn型空心线。
频率范围：dc~2.0ghz
插入损耗：5.7db
回波损耗：
75 ω(典型值)，>30db
50 ω(典型值)，>26db
连接器：50ωn型(阴)和75ω
n型(阳)标准型，50ω
n型 (阳)和75ω
n型(阴)选件004
校准配件
hp8752c系列中的校准配件包含在精度提高过程中所使用的标准件，用以表征hp8752c测量系统中的系统误差。标准件包括固定终端负载、开路器和短路器。
hp85032b 50ωn型校准配件
包含用来校准hp8752c的精密50ωn型标准件，用于测量具有50ω n型连接器的器件。这个配件还能用来完成系统校验。选件001取消了精密相移匹配的7mm转n型适配器。
hp85036b 75ωn型校准配件
包含用来校准hp8752c选件075的精密75ωn型标准件，用于测量具有75ωn型连接器的器件。这个配件还包含75ωn型适配器，也可用来完成系统校验。
hp85033d 3.5mm校准配件
包含用来校准hp8752c网络分析仪的精密3.5mm标准件，用来测量具有3.5mm或sma连接器的器件。选件001取消了精密相位匹配的7mm转3.5mm适配器。
hp85039b
f型校准配件 包含用来校准hp8752c的75ω f型固定负载、开路器和短路器(既有阳接头也有阴接头)，用来测量普通宽带和有线电视元件。还包括f型阴-阴和阳-阳适配器以及n型转f型阴-阳和阳-阴 适配器。校准配件的仅只阳接头型式可按hp85039b选件00m订购，而仅只阴接头型式则可按hp85039b选件00f订购。
订货信息
hp8752c 网络分析仪
opt 003 3ghz频率扩展
opt 004步进衰减器
opt 010 时域功能
opt 075 75ω阻抗
hp85032b 50ω
n型校准配件
opt 001 取消7mm-n型适配器
hp85036b 75ωn型校准配件
hp85033d 3.5mm校准配件
hp85039b f型75ω校准配件
hp85024a
高频探头 hp85024a高频探头使在线测量十分容易进行。由1mω电阻分路的仅0.7pf的输入电容允许进行高频探测，而对被测电路没有有害的加载。优良的频率 响应和均匀一致的增益确保用这种探头进行扫频测量的高精度。高的探测灵敏度与低失真电平允许测量利用hp rf分析仪的整个动态范围。由面板探头供电的频谱分析仪有hp8568b，hp8590系列，hp8560系列和hp70000系列。它与一些rf网络分 析仪如hp8753e、hp8752c、8751a、3577a和4195a也直接兼容。还可以通过使用hp1122a探头电源或任何双路±1.5, 130ma电源，将hp85024a与其它仪器配套使用。
技术指标摘要
输入电容：(在500mhz处)：< 0.7pf(额定值)
输入电阻：1mω(额定值)
带宽：300khz~3ghz(可用到100khz)
增益（在500mhz处)：0db±1db
平均噪声电平(10hz~10mhz)：< 1mv
频率响应：±1db(300khz ~ 1ghz)； +2，-3db(1ghz ~3ghz)
对1db压缩输入电压：0.3vp
最大安全射频电压：1.5vp(带10:1分压器为15vp)
噪声系数（额定值）：
<50db(<100mhz);
<25db(100mhz ~ 3ghz)
失真(在0.3v上)：<-30dbc(额定值)
还包括：n型阳接头适配器，10:1分压器，备用探头极尖， (51/2接地引线，丁字型极尖，横拉条极尖(spanner tip) 和探头极尖螺帽旋管(probe tip nut driver)。
