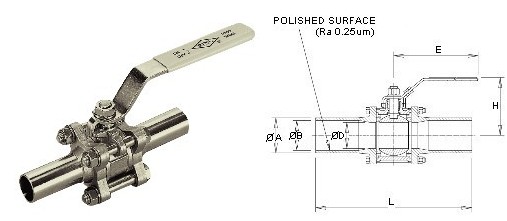

本产品名称：fig.932l三片式焊接球阀 fig.932l不锈钢承插焊球阀 台湾东光fig.932l球阀
本产品台湾叫法：fig.932l-不銹鋼球塞閥 1000型三件式
|
|
three pieces stainless steel ball valve |
|
full port blowout-proof stem,reinforced ptfe.anti-leakage,butt welded end. |
|
|
|
|
零件 part |
材质 material |
| 阀体 body |
stainless steel(cf8m) |
| 阀盖 bonnet |
stainless steel(cf3m) |
| 阀球 ball |
stainless steel(cf3m) |
| 球垫 ball seat |
stainless steel
ptfe/rptfe |
| 阀杆 stem |
stainless steel (316) |
| 迫紧 packing |
ptfe |
| 格兰 gland |
stainless steel (304) |
| 螺帽 stem nut |
stainless steel (304) |
| 把手 handle |
stainless steel (304) | |
|
尺寸 |
3/8 |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
3 |
4 |
|
φa |
17.3 |
21.7 |
27.2 |
34 |
42.7 |
48.6 |
60.5 |
76.3 |
89.1 |
114.3 |
|
φb(sch.5) |
14.9 |
18.4 |
23.9 |
30.7 |
39.4 |
45.3 |
57.2 |
72.1 |
84.9 |
110.1 |
|
φb(sch.10) |
14 |
17.5 |
23 |
28.4 |
37.1 |
43 |
54.9 |
70.3 |
83.1 |
108.3 |
|
φd |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
l |
120 |
171 |
178 |
212 |
220 |
229 |
245 |
264 |
291 |
317 |
|
e |
130 |
117 |
117 |
140 |
140 |
188 |
188 |
188 |
246 |
280 |
|
h |
50 |
62 |
65 |
77 |
84 |
111 |
123 |
134 |
150 |
185 |
| 注1： |
也可依使用需求，订制禁油品，并加挂标签。 |
| 注2： |
倘应用于150℃以上之工作温度，需另行更换球垫。 | |
|
最高使用压力 |
常温之水、油
瓦斯及空气 |
70.3 kg f/cm2 |
|
饱和蒸汽 |
10.5 kg f/cm2 | | |
