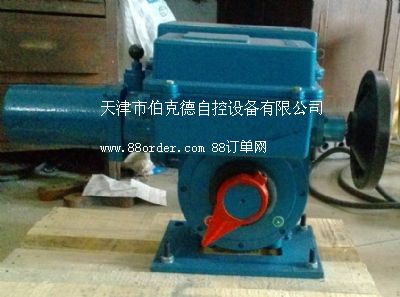

DKJ310电动执行器

dkj型角行程电动执行机构

1、用途

dkj型电动执行器，是ddz型电动单元组合仪表中的执行单元，它接受调节单元的输出信号，自动地操纵执行机构完成调节任务，广泛的用于电力，化工石油，冶金、建材、轻工等行业

dkj型电动执行器，配上各种电动操作器，可完成调节系统的“手动-自动”的无扰动切换，以及对被调节对象的远方手动操作

dkj系列执行机构设有终端电气限位和机械限位双重保护，位置发送器为模块化结构

2、普通型规格型号

ⅲ型 型号   dkj-2100   dkj-3100   dkj-4100   dkj-5100   dkj-6100a   dkj-6100   dkj-7100
输入信号                                               4~20ma dc
输出扭矩n.m   100         250        600       1600       2500        4000       6000
全行程时间s   25          25         25        25         25          25         60

ⅱ型 型号   dkj-210    dkj-310    dkj-410    dkj-510    dkj-610a    dkj-610    dkj-710
输入信号                                               4~20ma dc
输出扭矩n.m   100         250        600       1600       2500        4000       6000

全行程时间s   25          25         25        25         25          25         60

3、主要技术指标（与dfc伺服放大器配合）

a、输入信号；4-20ma dc或0-10ma dc

b、输入通道；三个

c、输入通道电阻；ⅲ型 250ωⅱ型200ω

d、输出扭矩；见上

e、基本误差；±2.5％

f、回差；≤1.5％

h、阻尼特性；≤3次半周期

i、全行程时间；见上

j、工作环境；温度：-10~+55℃ 或 -25~+70℃

            相对湿度：≤85％
