进口蒸汽用蝶阀

美国欧可oke蒸汽用蝶阀是一种广泛应用于蒸汽管道系统的阀门，其主要功能是控制蒸汽的流量和截断蒸汽的流动。以下是关于蒸汽用蝶阀的详细信息：

一、结构特点

蝶板安装位置：蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0° - 90°之间，旋转到90°时，阀门呈全开状态。

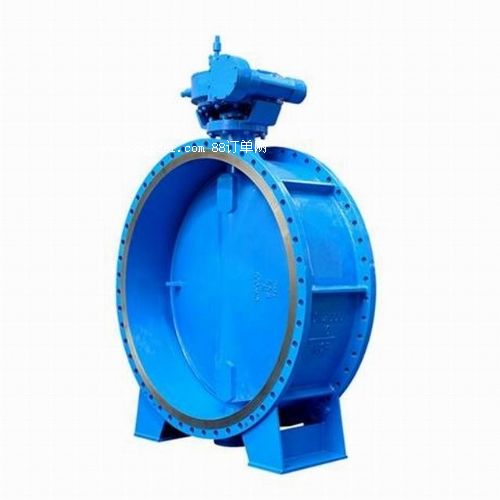

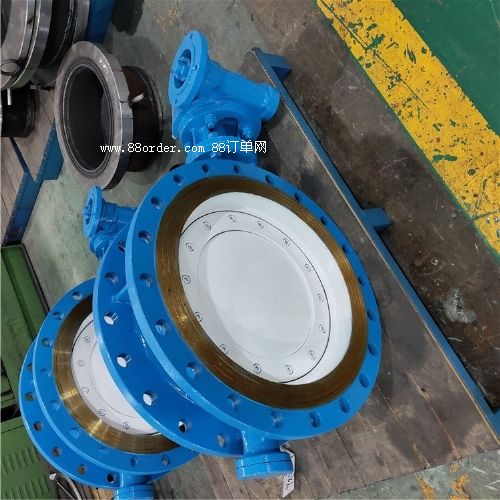

组成部件：以美国欧可（oke）进口硬密封蝶阀为例，其由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。

二、工作原理

蝶阀的工作原理是通过旋转阀板来控制流体的流通。阀板与管道的流动方向平行时，流体可以自由通过，达到最大流量；阀板与管道的流动方向垂直时，流体被切断。

三、选型考虑因素

介质特性：

温度：蒸汽的温度范围很广，从低温蒸汽到高温高压蒸汽。需要选择能够承受相应温度的阀体材质和密封材质。例如，金属硬密封结构通常用于高温高压环境，以确保密封性能。

压力：蒸汽的压力也是一个重要因素。需要确保所选阀门的额定压力能够满足系统的工作压力要求。常见的公称压力等级包括pn1.0、1.6、2.5、4.0mpa等，甚至更高。

腐蚀性：虽然蒸汽本身通常不具有腐蚀性，但如果蒸汽中夹带腐蚀性物质或阀门处于腐蚀性环境中，则需要选择耐腐蚀的材质，如不锈钢、合金钢等2。

流量需求：

口径：根据系统的流量需求选择蝶阀的口径。大流量系统需要大口径蝶阀，而高精度流量控制可能需要特殊设计的蝶阀。

流量特性：电动蒸汽蝶阀的流量特性主要有线性和等百分比两种。线性流量特性适用于对流量控制精度要求不是极高的场合，如简单的蒸汽供应系统。等百分比流量特性则适用于需要精确控制流量的系统，如化工过程中的蒸汽配比系统。

阀门尺寸与结构：

尺寸：蝶阀的口径应该与管道的内径相匹配，以确保流体顺畅通过并减少压力损失。

结构：考虑阀门的结构是否便于安装、拆卸和维护。一些阀门采用模块化设计，便于维修和保养，可以优先考虑这类产品。

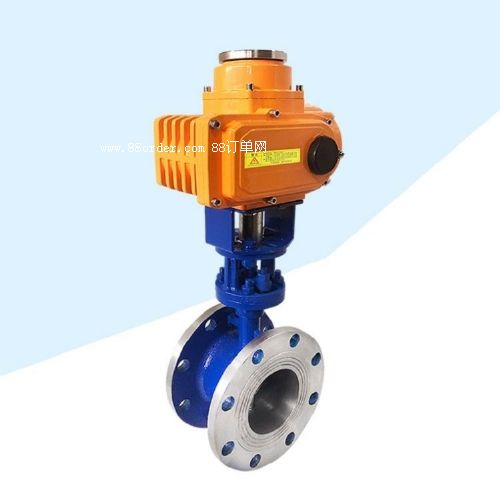

电动执行器（若为电动蝶阀）：

扭矩输出：电动执行器的扭矩输出必须能够满足阀门在各种工况下的操作需求。扭矩不足会导致阀门无法正常开启或关闭，而扭矩过大则可能损坏阀门的阀杆和密封结构。

控制方式：根据控制需求选择合适的控制方式，如开关型控制、模拟量控制和总线控制等。开关型控制适用于简单的开启和关闭操作，模拟量控制则可以实现对阀门开度的连续调节，总线控制方式便于实现远程监控和集中管理。

防护等级与防爆等级：在恶劣的环境条件下，如户外、潮湿或有粉尘的场所，电动执行器需要有较高的防护等级，以防止水、灰尘等进入执行器内部。对于在易燃易爆环境中使用的电动蒸汽蝶阀，执行器还需要具备防爆功能。

安装方式：根据管道系统的布局和安装空间选择合适的阀门连接方式，如法兰连接、对夹连接等。法兰连接更加稳固可靠，适用于高压、高温或重要管道系统；对夹连接则简单快捷，适用于空间有限的场合。

品牌与质量：选择知名品牌和信誉良好的供应商，确保购买到质量可靠的进口电动蒸汽蝶阀。知名品牌通常具有更完善的售后服务和技术支持。

四、产品特点

结构紧凑：进口电动蒸汽蝶阀的结构相对紧凑，占用空间小，尤其适用于空间受限的蒸汽管道系统。

操作简便：电动执行器的应用使得蝶阀的操作变得简便快捷。通过简单的控制信号即可实现阀门的开启、关闭和流量调节。

密封性能好：蝶阀采用高品质的密封材料，如金属或硬质合金制成的密封面，具有良好的密封性能。在关闭状态下，能够确保蒸汽不会泄漏，保证管道系统的安全运行。

调节范围广：通过调整电动执行器的控制信号，可以实现对蒸汽流量的广泛调节。这种调节范围广的特点使得蝶阀能够适应不同工况条件下的流量控制需求。

可靠性高：进口电动蒸汽蝶阀通常采用高品质的材料和先进的制造工艺制造而成，具有较高的可靠性和耐用性。在正常工作条件下，可以长期稳定运行而无需频繁维修或更换

oke蒸汽蝶阀详细参数

口径 dn50～1100mm

压力 pn1.0～pn1.6mpa

适用温度 -19～+420℃

适用介质  蒸汽、压缩空气、氧气、氩气、氮气、二氧化碳、天然气等。

连接方式 对夹、法兰

阀结构 中线、双偏心、三偏心

密封形式 软密封或硬密封

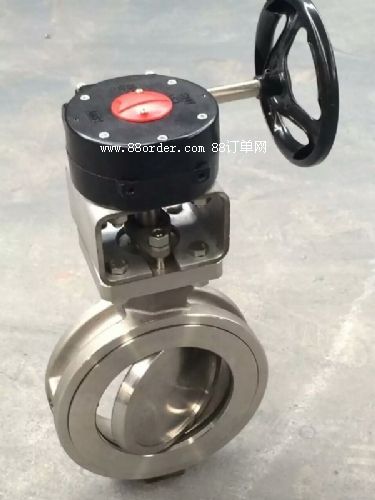

传动方式 手动、电动、气动

阀体材质 球墨铸铁、碳钢 、304、316

阀杆材质 304、316

阀板材质 球墨铸铁、碳钢 、304、316

密封材质ptfe、304、316

产品品牌：美国欧可（oke）
