进口电动蝶阀

美国欧可oke电动蝶阀是一种常见的流体控制装置，广泛应用于工业自动化控制系统中。以下是关于电动蝶阀的详细信息：

一、电动蝶阀的结构和原理

结构组成

电动蝶阀主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形，内置蝶板，阀杆与蝶板相连，电动执行机构驱动阀杆旋转，从而带动蝶板旋转。

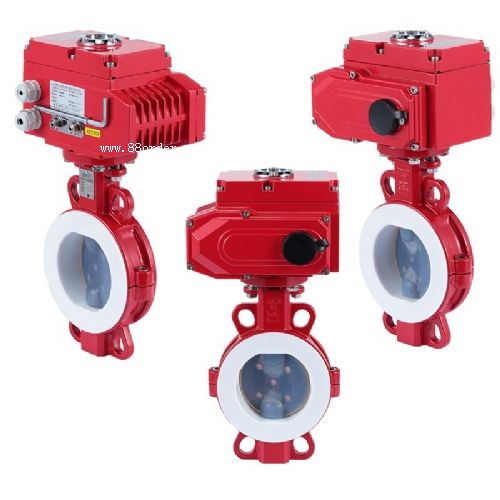

例如，oke软密封电动蝶阀，其阀体是磨具注塑一体成型，减少泄漏点，密封性能好。

电动蝶阀通过电动执行器接收控制信号（如4 - 20ma dc、0 - 10ma dc或1 - 5v dc等），将信号转变成与输入信号相对应的位移，以角度位移（0 - 90°）运动，改变蝶板的旋转开度，从而实现对流体介质的控制。例如，调节型电动蝶阀，当接收到4 - 20ma的电流信号时，蝶板会旋转到相应的角度，实现对流量、压力等参数的调节。

二、电动蝶阀的类型

按动作模式分类

开关型：直接接通电源（ac220v或其他电源等级的电源）通过开关正、反导向来完成开关动作，适用于只需要简单的开启和关闭操作的场合，如一些简单的流体截断或接通场景。

调节型：以ac220v电源作为动力，接收工业自动化控制系统预设的参数值4 - 20ma（0 - 5等弱电控制）信号来完成调节动作，可用于需要精确控制流体流量、压力、温度等参数的场合，像化工生产中对反应物料流量的精准控制等。

按连接形式分类

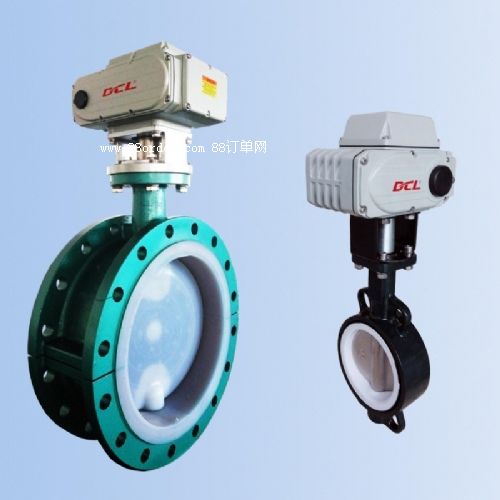

法兰式：通过法兰将阀门与管道连接，适用于各种管径，连接牢固，密封性较好，常用于对密封要求较高的场合，如石油化工管道系统。

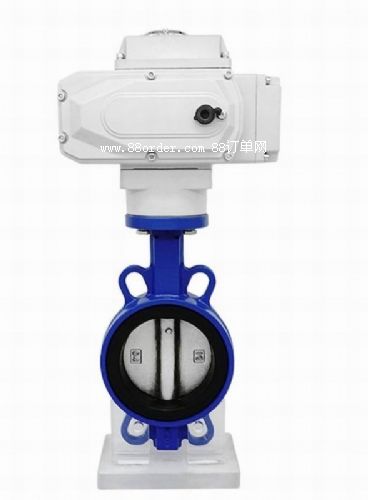

对夹式：阀门通过螺栓直接夹在管道中间，结构简单，安装方便，节省空间，适用于中小管径的管道系统，例如一些建筑内的空调水系统管道。

对焊式：阀门与管道通过焊接连接，密封性极佳，适用于高压、高温等恶劣工况，如热电厂的蒸汽管道系统。

按结构形式分类

中线型：蝶板的旋转中心与阀体的中心线重合，结构简单，密封性较好，适用于一般的流体控制场合。

偏心型：包括单偏心、双偏心和三偏心等结构。双偏心蝶板的设计，使阀门具有严密的密封性能，适用于要求可靠密封和良好调节特性的场合，可用于特殊介质，如氯气、氧气、高真空、抗硫或腐蚀性介质。

三、电动蝶阀的特点

操作力矩小：是所有阀类中操作力矩最小的一种，例如d973h电动蝶阀，操作起来省力。

功能强、性能可靠：全电子式电动执行机构，采用机电一体化结构，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能。

连线简单、控制精确：可以接收来自（dcs、plc）系统或调节仪表、操作器等输入的（4 - 20ma、0 - 10ma或1 - 5vdc）电流信号或电压信号，控制精确。

体积小、重量轻、流阻小、流量系数大：结构简单，密封性能好，调节范围大。

适用范围广：广泛适用于气体、液体、混浊液体、浓浆液或灰粉、悬浮颗粒类等介质。

四、电动蝶阀的应用场景

工业自动控制系统

食品行业：在食品加工和包装过程中，精确控制各种流体介质的流量、压力和温度，确保产品质量和安全性。

环保行业：用于污水处理、烟气治理等管道系统中，控制污水流量和烟气流量，确保环保设备高效运行。

轻工、石油、造纸、化工：处理各种流体介质，如气体、液体等，因其优异的流量调节性能和密封性能而被广泛应用。

教学和科研设备：用于实验室和科研设备的流体控制系统中，满足精确控制和调节需求。

石油化工行业：控制流体介质，如在各种管道系统中控制或截断水、气、油、蒸汽等，尤其在需要精确控制流量和压力的情况下优势明显。

电力行业

水处理系统：控制水流量，确保水处理系统正常运行。

锅炉系统：控制蒸汽流量，对电力设备正常运行至关重要。

制药行业：在各种流体管道系统如原料药输送、制剂生产线等，精确控制流体介质的流量和压力。

通风空调系统：用于空气调节、气流控制等，保证系统正常运行，也可用于除尘系统的介质调节和控制，提高除尘效率。

oke电动蝶阀详细参数

口径 dn50～1200mm

压力 pn1.0～pn1.6mpa

适用温度 -19～+420℃

适用介质  水，油，气体等。

连接方式 焊接、对夹、法兰

阀结构 中线、双偏心、三偏心

密封形式 软密封或硬密封

传动方式 电动

阀体材质 球墨铸铁、碳钢 、304、316

阀杆材质 304、316

阀板材质 球墨铸铁、碳钢 、304、316

密封材质ptfe、304、316

产品品牌：美国欧可（oke）
