进口焊接蝶阀

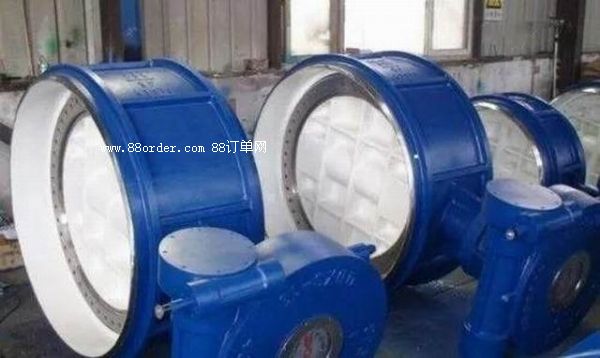

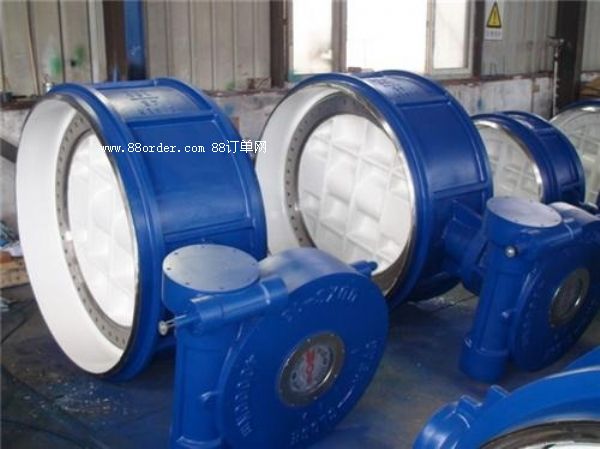

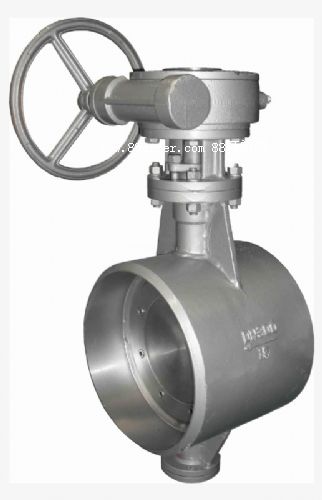

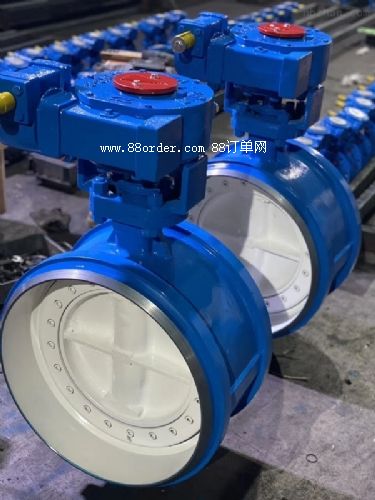

美国欧可oke焊接蝶阀概述

焊接蝶阀是一种通过旋转蝶板来控制流体通断和调节流量的阀门，广泛应用于工业管道系统中。其主要特点包括结构紧凑、重量轻、操作简便、密封性好等。

工作原理

焊接蝶阀的工作原理是通过旋转蝶板来控制流体的通断和调节流量。当蝶板与阀座紧密贴合时，阀门关闭，阻止流体通过；当蝶板旋转一定角度后，流体可以通过蝶板与阀座之间的间隙流过，从而实现流量的调节。

主要特点

焊接蝶阀的主要特点包括：

结构紧凑：体积小，重量轻，便于安装和维护。

密封性好：采用精密的j形弹性密封圈和三偏心多层次金属硬密封结构，确保阀门在关闭状态下的零泄漏。

耐腐蚀性强：阀座与碟板密封面采用不同硬度和不锈钢制作，适用于多种腐蚀性介质。

双向密封功能：可以在正向和反向介质流动中均保持良好的密封性能。

流阻小：内部流道设计合理，流体通过时阻力小，能够降低能耗。

耐高温：适用于介质温度≤425℃的管道系统，满足高温工况下的使用需求。

应用领域

焊接蝶阀广泛应用于以下领域：

冶金行业：用于高炉、转炉等设备的冷却水系统和煤气管道系统。

电力行业：用于锅炉、汽轮机等设备的冷却水系统和蒸汽管道系统。

石油化工行业：用于炼油、化工等过程中的各种管道系统，控制流体的通断和调节流量。

给排水和市政建设：用于城市给排水管道系统、污水处理厂等场所，控制流体的流向和流量。

安装与维护

安装前准备：

确保管道表面干净、光滑，并且没有任何杂质。

熟悉焊接蝶阀的结构和组成部分，并准备好所需的工具和材料。

安装步骤：

将焊接蝶阀的法兰与管道的法兰对齐，使用螺栓将其固定在一起，但不要过紧。

使用焊接工具将焊接蝶阀与管道焊接在一起，控制好温度和焊接时间，以免造成过度加热和损坏。

焊接完成后，检查焊缝质量，如有缺陷或漏洞，应及时修补。

使用密封材料（如橡胶垫片）将焊接蝶阀与管道之间的接口进行密封，确保密封材料正确安装，以防止任何泄漏。

维护注意事项：

定期检查阀门的密封性能、操作灵活性以及各部件的磨损情况，及时更换损坏的部件。

在使用过程中如发现蝶阀关闭时内部仍有渗漏现象，须更换密封圈，重新正确安装后再投入使用

oke焊接蝶阀详细参数

口径 dn50～2200mm

压力 pn1.0～pn2.5mpa

适用温度 -19～+425℃

适用介质 水，油品，气体等

连接方式 焊接

阀结构 三偏心

密封形式 硬密封

传动方式 手动、电动、气动

阀体材质 碳钢 、304、316

阀杆材质 304、316

阀板材质 碳钢 、304、316

密封材质304、316

产品品牌：美国欧可（oke）
