进口电动球阀

oke电动球阀概述

电动球阀是一种根据阀瓣的移动形式绕阀杆的轴线作旋转运动的阀门，主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，是工业自动化过程控制的一种管道压元件。

电动球阀的工作原理

电动球阀通过电动执行器驱动球体在阀座内旋转，实现对管道中介质的通断及流量调节。当执行器接收到控制信号时，会驱动阀杆旋转，进而带动球体转动。球体上的通孔与管道轴线对齐时，阀门全开，介质畅利无阻；若通孔与管道轴线垂直，则阀门关闭，截断介质流动。此外，通过调节执行器的开度，电动球阀还能实现流量的准确控制，满足各种复杂的控制需求。

组成：

电动球阀主要由阀体、球体、阀杆、阀座、电动执行器等部件组成。阀体是阀门的主体部分，球体是阀门的启闭件，阀杆连接球体和电动执行器，阀座用于密封，电动执行器提供动力并控制球体的旋转。

电动球阀的分类

浮动球球阀 球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，适用于中低压球阀。

固定球球阀 球体是固定的，受压后不产生移动。带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。操作扭距小，适用于高压和大口径的阀门。

弹性球球阀 球体是弹性的。

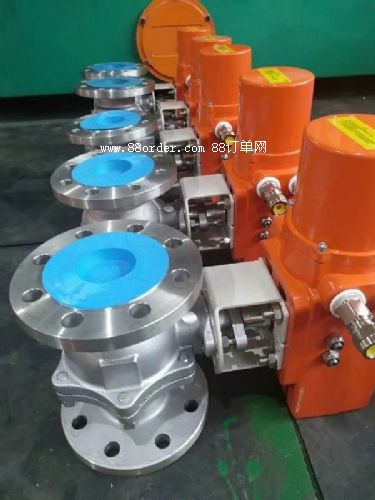

电动法兰球阀 适用于两位切断、调节的场合。电动开关型球阀阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4 - 20ma信号及220vac电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。

电动对夹球阀 电动超薄型球阀（电动对夹球阀）和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。适用于安装位置比较短的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。采用v型通道球体结构与电子式电动执行器配套可实现流量的调节。

电动焊接球阀 阀体材质如wcb、cf8、cf3、cf8m、cf3m等，连接形式为焊接连接，结构形式为浮球，公称通径dn15 - 200，适用介质水、油、天然气等，压力环境1.0 - 6.4mpa，工作温度- 29 - 425℃，执行标准api 508，流动方向双向，驱动方式电动。

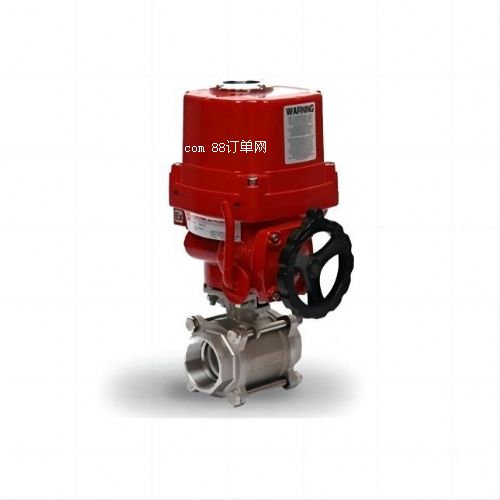

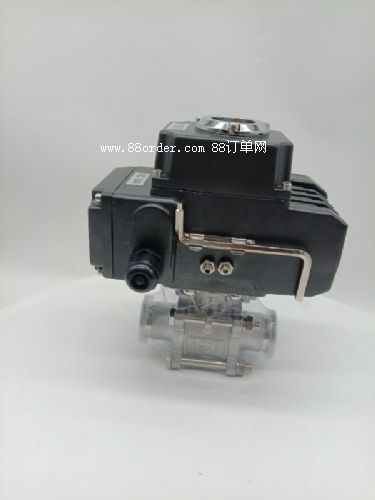

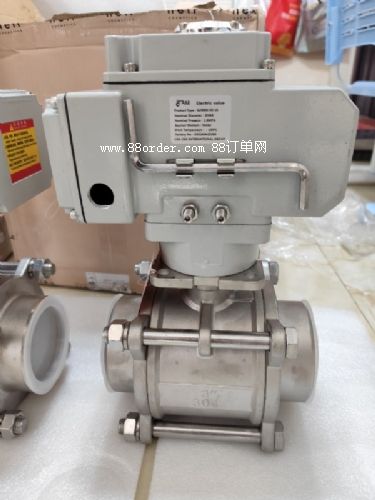

电动丝扣球阀 如电动内螺纹球阀是精小型电动执行器及不锈钢内螺纹球阀组成的，球阀阀体可分为一体式、二片式和三片式，是304、316或316l不锈钢材料硅溶胶精密铸造而成。阀座采用聚四氟乙烯弹性密封结构，启闭轻松密封可靠。适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

电动v型球阀 如电动v型球阀是一种高性能的调节阀，具备v型结构的特点。其v型开口与阀座流道能够形成不同的v型角度，从而实现对管道介质参数的比例准确调节。采用v型球作为球心，阀座采用金属或金属对聚四氟乙烯密封配合，将球阀和蝶阀的最佳控制特性结合成一体，既可用作控制调节阀，又可作关断切断阀。

电动三通球阀 如电动法兰三通球阀以ac220v单相交流电为力源，接受控制系统（或操作器）来的220v开关信号，并通过单相电源切换驱动可逆单相齿轮减速电机，按规定的组合要求，使球阀实现对管路流体的换向作用。

工作特性

流体阻力小，是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。

阀杆密封可靠，由于阀杆只作仿转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。

由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

安装检查

安装前应检查阀门是否完好无损，清除运输过程中积累的杂质。

根据管道的安装要求，选择合适的连接方式（法兰式或对夹式）。

确保电动执行器与阀门正确连接，并按照执行器的说明书进行接线和调试。

oke电动球阀详细参数

口径 dn15～300mm

压力 1.0～6.4mpa

密封材质适用温度 ptfe≤150℃ rtfe≤180℃ ppl≤300℃ 硬密封 seal≤450℃

适用介质 水，油，气体等

连接方式 螺纹，法兰或者焊接

阀体材质 wcb 、304、316

内件材质 不锈钢304、316

密封材质 ptfe、304、316

产品品牌：美国欧可（oke）
