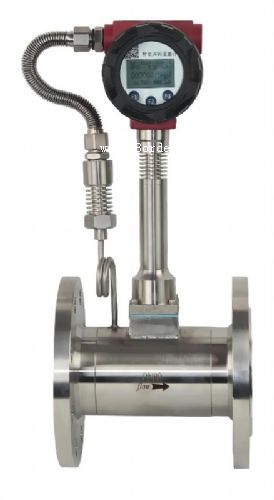

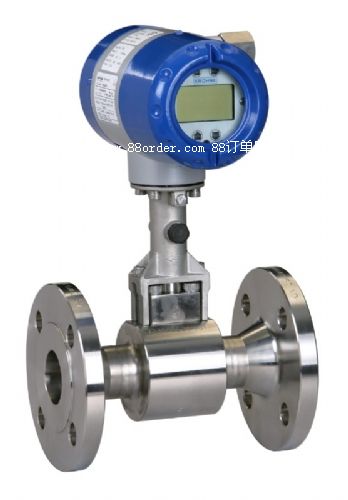

进口涡街流量计

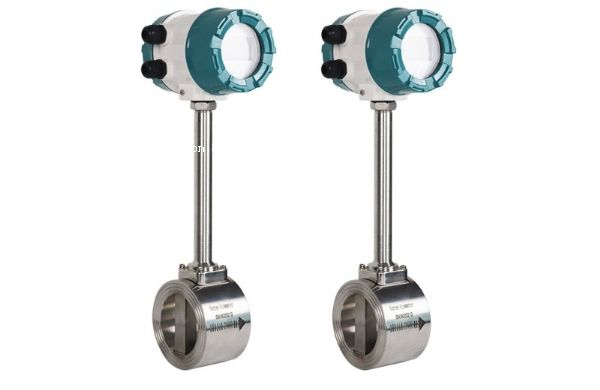

欧可法兰对夹型涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。法兰对夹型涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

法兰对夹型涡街流量计，有远传型，现场显示型，温压自动补偿型。可广泛应用于化工、石油、冶金、轻工、环保、市政、电力等部门。

oke涡街流量计特点

1、结构简单牢固，无可动部件，可靠性高，长期运行十分可靠。

2、安装简单，维护十分方便。

3、检测传感器不直接接触被测介质，性能稳定，寿命长。

4、测量的是与流量成正比的脉冲信号，无零点漂移，精度高。

5、测量范围宽，量程比可达1: 10。

6、压力损失较小，运行费用低，更具节能意义。

7、采用超低功耗技术，电池供电可运行两年以上。

8、温压补偿一体化设计，同时显示流量值与累积流量值，温度、压力值，不必轮流切换。

三、进口法兰对夹涡街流量计工作原理

介质以一定流速流过三角柱体时，在三角柱体两端后产生一个交替的旋涡带，称之为“卡门涡街”（图2），于是在发生体两端产生压力脉动，从而使检测体产生交变应力，封装在检测探头体内的压电元件在交变应力的作用下，产生与旋涡同频率的交变电荷信号，放大器将这种电荷信号进行放大、滤波、整形成方波送至积算仪进行处理和显示。在一定雷诺数范围内（2x104~7x106）旋涡的释放频率f与流速v及旋涡发生体的迎流面宽度d之间的关系可用下式表示: f=sr.v/d， 式中: sr为斯特劳哈尔数，在曲线的sr=0.16的平直部分只要测出旋涡频率f就可测出流体流速。从而达到测量流体流量的目的。

oke涡街流量计技术参数

★测量介质：液体、气体、过热/饱和蒸汽

★测量范围：正常工作范围，雷诺数为20,000~ 7, 000, 000；测量可能范围雷诺数为8, 000 ~ 7, 000，

★准确度：a.液体，指示值的+1.0％；

b.气体，指示值的+1.5％；

c.蒸汽，指示值的土1.5％；

★重复性：准确性的1/3；

★输出信号：a. 三线制电压脉动 低电平； 高电平：大于4v：占空比50％

b.二线制电流4ma ~ 20ma

c.三线制电流4ma ~ 20ma

d.rs-485通讯接口

★工作电源：外电源； +24vdc；内电源3.6v锂电池

★介质温度：普通型： -40℃~ +130℃；

高温型： -40℃~ +250℃；

            特高温型：-10℃~ +350℃可选；

防爆型： -40℃~ +80℃；

★工作压力：2.5mpa（注: 应用户要求，可提供其它压力等级的流量计，需定做）

★大力压力： 86kpa ~ 106kpa；

★壳体材质：a.碳钢；b.不锈钢（1cr18ni9ti）

★规格（管道内径）：20、25、32、40、50、65、80、100、125、150、200、250、300

★环境温度： -30℃~ +60℃

★相对温度： 5％ ~ 95％

★保护等级： ip65

★防爆类型：隔爆型；防爆标志：exd i bt4

★工作状况下流量范围（单位: m3/h）
