进口插入式涡轮流量计

美国欧可oke插入式涡轮流量计是一种用于大口径管道中流体流量测量的仪表，它通过将测量头插入到管道中的特定位置来测量局部流速，并通过一系列参数计算得出管道的流量值。这种类型的流量计具有结构简单、重量轻、成本低、压损小、安装方便、适用范围广等显著特点

工作原理

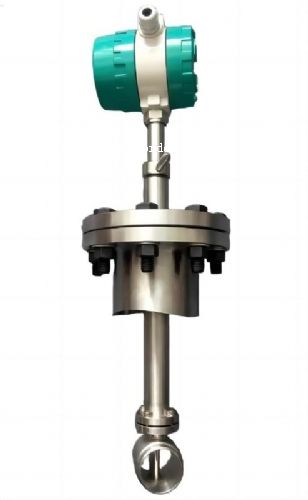

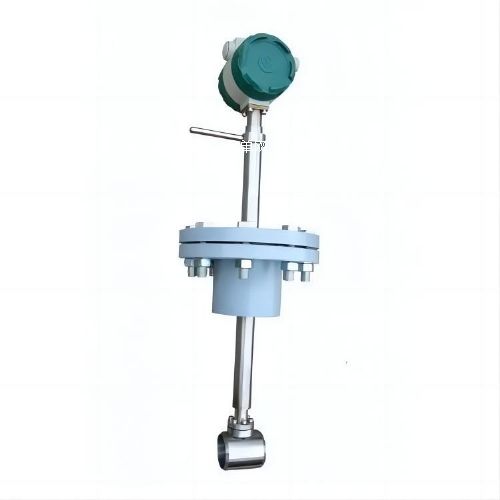

插入式涡轮流量计通常由测量头、插入杆、转换器等组件构成。在使用时，测量头会被插入到管道中某一特定位置，如管道轴线处或平均流速处，以测量该处的局部流速。随后，根据管道内的流速分布和仪表与管道的几何参数等，通过特定的算法推算出流过管道的流量值。

使用方法

插入式涡轮流量计的安装和维护相对简单，但仍需遵守一定的操作规程。例如，在安装时需要确保传感器与管道轴线垂直，并保证测量头能够准确地插入到预定位置。此外，仪表的校准和参数设置也非常重要，以确保测量精度。

优点

结构简单，重量轻，制造成本低，特别适合于大口径管道。

仪表压损极小，对流体流动的影响较小。

安装方便，可不断流取出型结构，易于维护和更换。

适用范围广，包括多种流体、不同工作状态和直径的管道。

校验简便，不需要与流量计口径一一对应的校验装置。

参数

仪表口径及连接方式4、6、10、15、20、25、32、40采用螺纹连接（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接精度等级±1％r、±0.5％r量程比1:10；1:15；1:20仪表材质304不锈钢、316（l）不锈钢等被测介质温度（℃）-20～+120℃环境条件温度－10～+55℃，相对湿度5％～90％，大气压力86～106kpa输出信号脉冲频率信号，低电平≤0.8v 高电平≥8v供电电源+12vdc 、+24vdc（可选）信号传输线stvpv3×0.3（三线制）传输距离≤1000m信号线接口豪斯曼接头防爆等级非防爆产品防护等级ip65

应用领域

插入式涡轮流量计广泛应用于石油、化工、冶金、电力、供热、供水等多个领域的工业管道流量测量和控制。
