收卷的形式有中心卷取,表面卷取,表面中心卷取。以下着重祥述中心卷取收料轴,主要结构形式有四种:中心气压滑差轴,气动侧压滑差轴,
机械侧压滑差轴。

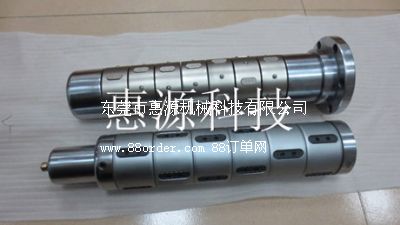

(一)中心气压滑差轴
是张力调节式滑差轴,滑差环独立打滑。由张力系统控制,通以一定压力的压缩空气到轴芯,使轴芯通过摩擦件与滑差环之间产生摩擦转矩,从而达到
恒张力卷取。可应用于由极低到最高张力的范围,适用于高速,材料厚度误差大,多段张力控制,张力控制精度高,端面收卷整齐的要求。最适合双轴
中心卷取式分切机使用,中心气压滑差轴,又分气动锁紧型和机械锁紧型两种。中心气压滑差轴由芯卷,滑差环,气囊,摩擦件,密封圈等组成。
特点:
1.采高精度d/a转换器,精密度可达0.1%
2.全数字化调节、pid精确演算。抗干扰性能强
3.人性化接口设计,操作方便
4.液晶显示中英文菜单编程简单方便明了
5.可接受单路或双路
传感器,自动调零、自动配重标定。
6.可采外输入近接
开关(proximity)或编码器(encoder)做锥度张力控制(taper)
7.具双轴切换功能及点动运转功能
8.可选串行通信功能,与plc联结
9.内有密码功能,可避免误操作,具备份功能可将参数进行备份
在工控行业,在一些带状和线状类的产品,经常需要控制张力来达到生产要求,张力控制器就是控制这类张力的一种仪表,张力控制器是一种
由单片机或者一些嵌入式器件及外围电路开发而成的系统,是一种控制仪表,它可以直接设定要求控制的张力值,然后直接输入张力传感器的信号
(一般为毫伏级别)作为张力反馈值,通过比较得出偏差后,输入到pid等控制器进行处理,最好输出给外围执行机构去控制,最终达到偏差最小,
系统响应最快的目的。张力控制器还有所谓的手动控制功能,一般是指人为可以通过张力控制器给定一定的输出量给执行机构(经常为电机的电流量);
一般张力力控制器还带有卷径推算功能,一般应用在卷取设备上,有放卷和收卷之分;另外还有锥度调节功能,可以在控制器内部直接设定一些工艺上
要求的卷取锥度。
