铸铁镶铜圆闸门的设计标准:闸门的设计、制造、安装、检验验收等符合dl/t5019-94标准的规定。
铸铁镶铜圆闸门适用范围:闸门主要用于城市给排水、化工防洪、水利等水工构建物、出水口、作流道切换或截断水流之用,可广泛用于自来水厂、污水处理厂、城市与污水泵站、水利防汛等行业。
铸铁镶铜圆闸门的形式:洞口式闸门

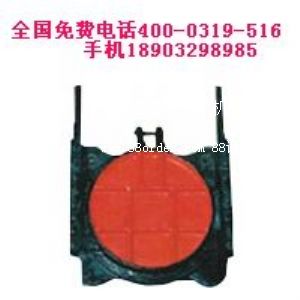

铸铁镶铜圆闸门的结构:闸门主要由手电两用启闭机、螺杆、门框、门体、止水橡胶、吊耳及销轴等部件组成。密封性能良好、久用磨损后可通过螺旋来更换密封装置保持正常工作。具有结构合理、密封性好、安装、调试、使用、维护方便、性能可靠等特点。闸门的门板、门框系采用不锈钢,适用于污水腐蚀环境。
铸铁镶铜圆闸门的工作场所:室外
铸铁镶铜圆闸门的安装形式:洞口式
zmqy铸铁镶铜圆闸门的详细资料:
产品名称:铸铁镶铜圆闸门
产品编号:zmqy
详细说明:
产品规格:dn200-dn3000mm
公称压力:0.1mpa
适用温度:≤100℃
驱动方式:手轮式、手摇式、手电两用启闭机
适用介质:清水、污水、海水

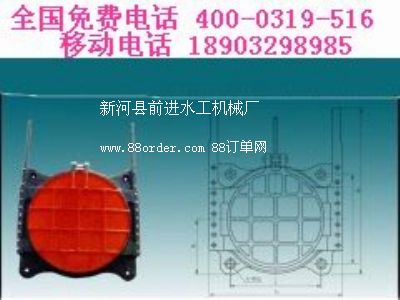

φ200-φ1200铸铁镶铜圆闸门外形尺寸及安装尺寸
型号 规格 |
口径 |
安装尺寸(mm) |
配启闭机(t) |
重量(kg) | ||||||
d |
a |
b |
d1 |
h |
f |
n×d |
f1 | |||
mxy-f200
|
200 |
382 |
210 |
230 |
450 |
100 |
4×m16 |
18 |
0.5 |
60 |
mxy-f250
|
25 |
426 |
250 |
280 |
550 |
100 |
4×m18 |
20 |
0.5 |
80 |
mxy-f300
|
300 |
494 |
300 |
330 |
650 |
100 |
4×m20 |
22 |
05 |
100 |
mxy-f400
|
400 |
586 |
400 |
430 |
800 |
100 |
4×m22 |
24 |
1 |
140 |
mxy-f450
|
450 |
642 |
450 |
482 |
900 |
110 |
4×m22 |
24 |
1 |
180 |
mxy-f500
|
500 |
706 |
500 |
534 |
1000 |
110 |
4×m24 |
28 |
1 |
200 |
mxy-f600
|
600 |
826 |
600 |
636 |
1200 |
120 |
4×m24 |
28 |
2 |
240 |
mxy-f700
|
700 |
940 |
700 |
738 |
1400 |
120 |
4×m24 |
28 |
2 |
280 |
mxy-f800
|
800 |
1040 |
800 |
840 |
1600 |
120 |
4×m27 |
32 |
2 |
320 |
mxy-f900
|
900 |
1290 |
900 |
950 |
1800 |
120 |
4×m27 |
32 |
3 |
360 |
mxy-f1000
|
1000 |
1380 |
1000 |
1050 |
2000 |
140 |
4×m30 |
35 |
3 |
400 |
mxy-f1200
|
1200 |
1600 |
1200 |
1250 |
2400 |
140 |
4×m36 |
42 |
3 |
500 |
铸铁镶铜圆闸门的安装及调试:
1. 设备到现场后应对照送货单单独检验闸门是否完整,有无损坏。
2. 检查闸门安装位置及土建尺寸是否与图纸相符。
3. 安装时必须分四部份安装
4. 首先门框的安装:安装前,先与预埋钢板焊接固定,此时门框两侧须平行且应与底框及上部框架垂直,门框安装好后进行二次浇注,二次浇注一定要封实,不能有渗水现象,待混凝土养护后,方可使用。门框安装时应保证导轨面在铅垂线上,其倾斜度不大于1/1000。保证其平面度及对角线误差不超过标准规定。
4.1)门框安装好后,同时清除门框中杂物,以免影响门叶的安装,特别是密封面上不得有其他杂物。
4.2)门体安装应注意对角线误差。
4.3)然后安装启闭机机座,安装时注意平面度。
4.4)安装时应检测闸板与闸门框之间的密封圈间隙,闸门最大正向工作水头时,密封泄漏小于1.25l/min。
5.启闭机的安装方法:启闭机固定其位置时,先将启闭机的螺杆孔中心与闸轴心调整到一直线上,然后将丝杆插入闸门吊耳,再用穿销连接,使两者位于一铅垂线上,再将启闭机上的链接钢板与机座用螺栓或焊接来固定。
6.启闭机的丝杆与闸门连接后,检查各部位是否全部安装到位,方可使用启闭机,在一般情况下,启动如不灵活,可微调连接板的位置,感觉轻松灵活后方可固定。
7.驱动装置手电两用,灵敏可靠,手动时,在操作手轮时首先调节手柄板到手动位置,然后旋转手轮或直接作输出轴转动,从而实现闸门启闭动作,此时电路切断,不可进行电动操作,在电机驱动时,手轮不可旋转,所有结合面的密封处没有渗漏,并观察其手动装置及自动复位功能是否到位。
8.指示式开度计和双向过力矩开关绝对可靠,开度指示仪的表盘刻度为百分比。其动作数值在实际使用中进行调整,闸门的启闭度控制也应在调试时根据实际使用情况进行调整。
9.手轮上标明开闭方向,手轮顺时旋转为关闭闸门,人工操作力不大于150n
10.电动启闭装置的电机最大转矩应大于额定转矩的3倍,驱动电机的连续转动时间不得低于15分钟。
11.闸门结构形式便于维修检查,能满足室外安装使用要求。
12.电动闸门就地控制设备能将闸门的位置信号传送到plc。
13.闸门启闭速度应不大于0.5m/min。
14.闸门的全开、全闭位置信号、过载报警信号送至控制系统。闸门的控制有手动和自动两种模式,由闸门控制箱面板上的模式转换开关来选择,模式转换开关的状态反馈给控制系统。
(1)手动模式:选择开关设在机体上,操作人员可在现场手动、电动开关闸门。
(2)自动模式:现场电控柜配置有向中心控制式传输状态信号的接口和接受中控制室遥控的信号接口。
铸铁镶铜圆闸门使用与保养
1. 使用手动启闭机开启、关闭闸门时,用力应均匀,切勿用力过猛,以防损坏定位装置。
2.使用手电两用启闭机启闭闸门时应注意到:a、用电动启闭机时应检查手摇柄是否脱离转轴,以免在启动是碰伤人员。b、用手动启闭机时,应切断电源,将摇柄插入孔内摇动(或将电动装置上的电动标记切入到手动标志上去)。c、每2-3个月对启闭机轴承、传动螺杆、螺母等加注1-2次润滑液,大保养时,应给轴承部分注满黄油。d、每年需对闸门作一次尤其、防腐处理。
铸铁镶铜圆闸门订货说明:
1. 启闭机应根据启闭力及自动化程度确定,具体可参阅启闭机样本。
2. 平台设计负荷应考虑正反双向承受力(关闭力参考启力)。
3. 轴导架是根据井深不同而设定的,设计时应与联轴器不干涉(工作时整个螺杆,联轴器、闸门盖都作上下移动,称为明杆式;工作时丝杆不移动,闸门盖上下移动称为暗杆闸门),3m以上设轴导架,并注明轴导架位置。
4. 反向承压闸门应特殊订货,正向承压闸门当用于承受反向水压时,水头应<2.5mm。
5. 本公司可承制特殊材质或特种规格的闸门。
6. 暗杆闸门宜装于风景区或道路中间的窨井内,此种闸门自带开启装置,无需专用启闭机。
7. 订货时应注明标高h,并注明配套启闭机的具体型号规格。
8. 各种型号规格闸门、启闭机的布置以及预埋件的埋设请参照外形图与尺寸表。
