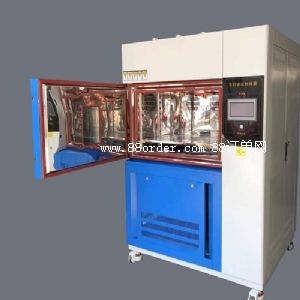

ql-100臭氧老化试验设备生产厂家
产品用途:可用于橡胶类制品如硫化橡胶，热塑性橡胶，电缆绝缘护套等产品，在静态拉伸或连续的动态拉伸变形下，或在间断的动态拉伸与静态拉伸交替的变形下，暴露于密闭无光照的含有恒定臭氧浓度的空气和恒温的试验箱中，按预定时间对试样进行检测，从试样表面发生的龟裂或其它性能的变化程度，以评定橡胶的耐臭氧老化性能。
ql-100臭氧老化试验设备生产厂家
参照标准
gb/t 13642--92 硫化橡胶耐臭氧老化试验 动态拉伸试验方法；
gb/t 7762-2003 硫化橡胶或热塑性橡胶 耐臭氧龟裂 静态拉伸试验方法；
gb/t 2951.10-1997 电缆绝缘和护套材料通用试验方法；
静态拉伸试验
标准规定试样两头夹在专用夹具上，选择一种伸长率拉伸，一般选择20％，夹具安装在转动的样品架上，样品架转速在（20—25）mm/s之间，在温度为（40±2）℃，相对湿度不大于65％，规定的臭氧浓度下，进行试验。经过规定的时间后检查试样的龟裂情况。一般臭氧浓度选择（50±5）×10-8 。
动态拉伸试验
标准规定试样夹具可以自动伸缩将试样拉伸和复位，拉伸频率为0.5±0.025hz，将试样两头夹在专用夹具上，使试样从伸长率为0至最大伸长率之间循环拉伸，夹具安装在转动的样品架上，样品架转速在（20—25）mm/s之间，在温度为（40±2）℃，相对湿度不大于65％，规定的臭氧浓度下，夹具循环拉伸和复位并随样品架一起转动进行试验。经过规定的时间后检查试样的龟裂情况。一般臭氧浓度选择（50±5）×10-8 。
产品型号：
型号: ql-100 内形尺寸:d×w×h 450×450×500:mm
型号: ql-225 内形尺寸:d×w×h 500×600×750:mm
型号: ql-500 内形尺寸:d×w×h 700×800×900:mm
型号: ql-010 内形尺寸:d×w×h 1000×1000×1000:mm
ql-100臭氧老化试验设备生产厂家
一.技术参数:
1、温度范围：a:0℃～70℃、b:0℃～70℃
2、湿度范围：a:40％～98％r.h、b:85％～98％r.h
3、温度均匀度：≤±2℃
4、湿度波动度: +2％～-3％r.h
5、温度波动度：≤±0.5℃
6、升温速率：0.7～1.0℃/min
7、降温速率：常温降至10℃≤20 min /非限性
8、臭氧浓度范围：10～1000pphm
9、气体流速：12～16mm/s
10、臭氧样架: 静、动态拉升试验样架.（订货时说明）
11、样架转速: 360度旋转样品架（转速1转每分钟）
12、时间设定范围：0～9999小时
13、电源要求：ac380（±10％）v/50hz 三相五线制.
二.箱体结构：
1、外壳均采用优质a3钢板，外壳表面进行喷塑处理，更显光洁、美观
2、内胆为进口优质镜面不锈钢板
3、保温材质:高密度玻璃纤维棉
4、搅拌系统:采用长轴风扇电机，耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环
5、门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭
6、机器底部采用高品质可固定式pu活动轮
7、观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜
ql-100臭氧老化试验设备生产厂家
三.加热、加湿、除湿系统：
a、加热系统：
1、采用远红外镍合金高速加温电加热器
2、温度控制输出功率均由微电脑演算，以达高精度高效率之用电效益
b、加湿系统：
1、内置式锅炉蒸汽式加湿器
2、具有水位自动补偿、缺水报警系统
3、远红外不锈钢高速加温电热管
4、湿度控制均采用p . i . d ＋s . s . r，系统同频道协调控制
c、除湿系统：采用蒸发器盘管露点温度层流接触除湿方式
四.制冷系统：
1、压缩机：全封闭法国泰康 1套
2、制冷方式：风冷
3、制冷剂：r404a、r23（环保型）
4、全系统管路均作通气加压48h捡漏测试
5、加温、降温系统完全独立
6、内螺旋式冷媒铜管
7、斜率式蒸发器
8、干燥过滤器、冷媒流量视窗、修理阀、油分离器、电磁阀、贮液筒均采用进口原装件
五.电路控制系统：
1、进口彩色液晶触摸屏控制器
2、精度：0.1℃(显示范围
3、解析度：±0.1
4、感温传感器：pt100铂电阻测试器；
5、控制方式：热平衡调温方式；
6、温度控制采用p . i . d系统同频道协调控制
7、具有自动演算的功能，可减少人为设定时所带来的不便
8、臭氧浓度控制采用进口西门子pic可编程序模块，及plc模拟量扩展模块
9、显示器：采用“4.3寸” 高清晰液晶屏
ql-100臭氧老化试验设备生产厂家
六.臭氧系统：
1、臭氧发生器主件为无声放电管臭氧发生器（具有噪音体积小，纯度高等特点）4～20ma输出控制精度±10％
2、电极冷却方式：风冷
3、臭氧产生供气源：直接空气
4、臭氧检测探头为进口ct电化学传感器及外壳、电子线路板、屏蔽导线等组成
5、臭氧检测探头输出信号：4～20ma
6、臭氧检测探头采集精度：≤±5％f.s
七.保护系统：
1、 整体设备超温
2、 整体设备欠相/逆相
3、 整体设备过载
4、 制冷机组超压
5、 整体设备定时
6、 其它还有漏电、运行指示，故障报警后自动停机等保护
八.设备使用条件:
1、环境温度：5℃～＋28℃（24小时内平均温度≤28℃）
2、环境湿度：≤85％;
3、机器放置前后左右各80公分不可放置东西;
免费送货上门，在对该设备安装调试结束后，在用户现场对相关技术人员免费做相应的基本操作培训，人数不限。
