产品介绍
12a双向可控硅 |
已阅:65 2013-08-29 21:14:57
|
|
主要用于变频电路,电动工具开关、调温、调速电路,洗衣机、微波炉、空调等家用电器的控制电路。 |
|

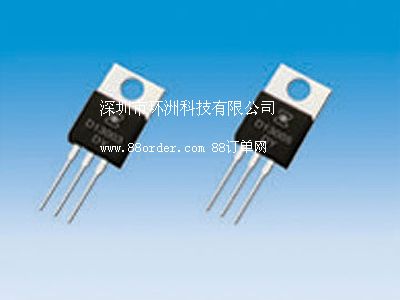

封装形式:to-220ab,to-220ab绝缘式 同类型号:bta12,btb12 |
极限参数:(ta=25℃) |
参数名称
|
符号
|
额定值
|
单位
|
断态重复峰值电压
|
vdrm
|
600
|
v
|
反向重复峰值电压
|
vrrm
|
600
|
v
|
通态平均电流
|
it
|
12
|
a
|
通态不重复浪涌电流
|
itsm
|
120
|
a
|
结温
|
tj
|
110
|
℃
|
贮存温度
|
tatg
|
-40~150
|
℃
|
|
电参数:(ta=25℃) |
参数名称
|
符号
|
单位
|
规范值
|
测试条件
|
min
|
max
|
断态重复峰值电压
|
vdrm
|
v
|
600
|
|
id=0.1ma
|
断态重复峰值电流
|
idrm
|
цa
|
|
50
|
vdrm=520v
|
通态峰值电压
|
vtm
|
v
|
|
1.7
|
it=24a
|
维持电流
|
ih
|
ma
|
|
50
|
it=0.2a,igt=50ma
|
控制极触发电流
|
t2+g+
|
igt
|
ma
|
|
30
|
vak=12v,rl=100ω
|
t2+g-
|
|
30
|
t2-g-
|
|
30
|
t2-g+
|
|
...
|
控制极触发电压
|
t2+g+
|
vgt
|
v
|
|
1.5
|
vd=12v,rl=100ω
|
t2+g-
|
1.5
|
t2-g-
|
1.5
|
t2-g+
|
...
|
|
|
|
|
无
