进口气动薄膜三通调节阀

产品说明

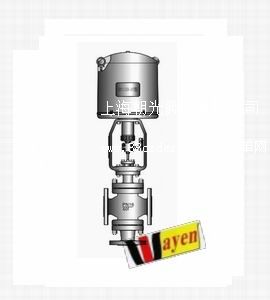

进口气动薄膜三通调节阀

德国韦恩wayen生产进口气动薄膜三通调节阀由多弹簧气动薄膜执行机构和三通分流(合流)阀体组成。有电动和气动两种,分为:三通分流调节阀、三通合流调节阀。主要应用于几条流路介质聚集或分开进行控制,该芯结构采用圆筒薄壁窗口,并采用阀芯侧面导向。阀体为三通结构,即一进两出(分流型),两进一出(合流型),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。两路流道进,一路流道出称为三通合流,相反一路流道进,两路流道出称为分流。三通阀也可以作为管路的切断与开启功能。标准合/分流路设计为不平衡式双座内件结构。同时也可以根据工况设计成降噪、防汽蚀等特殊阀笼结构。广泛应用于比例调节或旁路调节,尤其适用于石油工业热交换器的流体温度控制系统的调节阀。一台三通阀可代替两台单座阀或双座阀使用,占据空间体积小,节省安装管道及费用。

进口气动薄膜三通调节阀阀体

阀芯型式    三通调节阀v型缺口阀芯

公称通径:合流阀:25~300mm、分流阀:80~300mm

公称压力:pn1.6、4.0、6.4mpa

压盖型式:螺栓压紧式

填料:v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

结构形式:标准型、散热型和波纹管密封

进口气动薄膜三通调节阀产品特点

流体对阀芯作用方向都处于流开状态,故阀能稳定工作。

除上阀盖处衬套导向外,阀芯侧面与阀座内表面也有导向作用,导向面积大,工作可靠。

执行机构采用多弹簧结构,高度减小30%,重量减轻30%。

进口气动薄膜三通调节阀执行机构

型    式    ha多弹簧薄膜执行机构

弹簧范围    20~100、80~240kpa

供气压力    140~400kpa

气源接口    rc  1 4

环境温度    -30~+70℃

阀作用型式     气—关式或气—开式

附    件       、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

进口气动薄膜三通调节阀性能

泄 漏 量    小于阀额定容量的0.01%,符合ansi b16.104-1976ⅳ级

回    差    带:小于全行程的1%:不带:小于全行程的3%

基本误差    带:小于全行程的±1%:不带:小于全行程的±5%

注:采用标准的v型聚四氟乙烯填料时

进口气动薄膜三通调节阀阀作用型式

气关式(b)--失气时阀位开(fo);气开式(k)--失气时阀位关(fc)

进口气动薄膜三通调节阀附件

、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

电话:021-51691726  021-69577053  手机:13817450696  qq:2277847382

进口三通调节阀网址http://   进口气动三通调节阀网http://
