HSNS660-36三螺杆泵轴承润滑油泵

螺杆泵的工作原理

螺杆泵工作时，液体被吸入后就进入螺纹与泵壳所围的密封空间，当主动螺杆旋转时，螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力，并沿轴向移动。由于螺杆是等速旋转，所以液体出流流量也是均匀的。

螺杆泵优点

从上述工作原理可以看出，螺杆泵有以下优点：

1)压力和流量范围宽阔。压力约在3.4-340千克力/cm 2，流量可达18600cm3/分；

2)输送液体的种类和粘度范围宽广；

3)因为泵内的回转部件惯性力较低，故可使用很高的转速；

4)吸入性能好，具有自吸能力；

5)流量均匀连续，振动小，噪音低；

6)与其它回转泵相比，对进入的气体和污物不太敏感；

7)结构坚实，安装保养容易。

螺杆泵的缺点是，螺杆的加工和装配要求较高；泵的性能 对液体的粘度变化比较敏感。

三、三螺杆泵/双螺杆泵产品概述结构特点优势说明

三螺杆泵用来输送温度≤150℃、粘度3-760cst、不含固体颗粒、无腐蚀性、具有润滑性能的介质。适用压力范围：10mpa；主要应用于燃油输送、液压工程、船舶工程，石化及其他工业。

三螺杆泵输送介质种类 润滑性液体：如机械油，滑油，重油，渣油； 低润滑性液体：如轻柴油，重柴油，含蜡稀油； 粘性液体：如各种合成橡胶液和人造胶液，乳化液。

结构特点

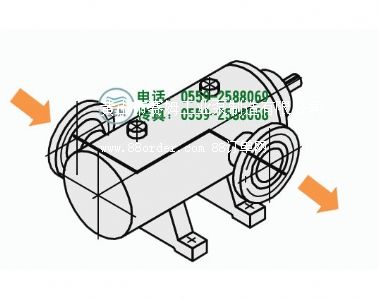

三螺杆泵具有转子液压平衡，振动小，噪音低；输出稳定，无脉动；压力高、效率高；具有很强的自吸能力；零部件采用通用性强的系列化设计，具有多种安装方式；结构紧凑，体积小，重量轻，可在较高转速下工作；机械摩擦极小，磨损轻微，寿命长。根据所输送介质需要还可提供加热或冷却结构。介质为直线连续输送、无搅拌、无脉动；振动小，噪音低；压力高、效率高；结构简单、拆装方便；体积小，重量轻；磨损轻微，寿命长。一般采用机械密封。泵通过爪型联轴器由电动机驱动。从主轴外伸端向泵看，为顺时针旋转。

规格型号：

hsns40系列三螺杆泵

hsns40-38, hsns40-46三, hsns40-54,

hsns80系列三螺杆泵

hsns80-36, hsns80-42, hsns80-46, hsns80-54,

hsns120系列三螺杆泵

hsns120-42, hsns120-46, hsns120-54,

hsns210系列三螺杆泵

hsns210-40, hsns210-46, hsns210-54,

hsns280系列三螺杆泵

hsns280-43, hsns280-46, hsns280-54,

hsns440系列三螺杆泵

hsns440-40, hsns440-42, hsns440-46, hsns440-54,

hsns660系列三螺杆泵

hsns660-40, hsns660-42, hsns660-46, hsns660-51,hsns660-54,

hsns940系列三螺杆泵

hsns940-42, hsns940-46, hsns940-50, hsns940-54,

hsns1300系列三螺杆泵

hsns1300-38, hsns1300-42, hsns1300-46, hsns1300-54,

hsns1700系列三螺杆泵

hsns1700-42,  hsns1700-46,

hsns2200系列三螺杆泵

hsns2200-42,  hsns2200-46,

hsns2900系列三螺杆泵

hsns2900-40,  hsns2900-46,

  应用行业列举

在供热采暖设备、燃油系统、燃烧器系统、锅炉供热系统、火力发电厂中用做燃油喷油喷燃，柴油，燃油供应和输送泵，装车泵，卸油泵，倒灌泵。

在冶金钢铁厂行业用作润滑系统润滑泵，在液压系统中作供油泵、液压泵，在燃烧系统中作喷燃泵，在油库作输送倒灌泵。

在机械机器润滑，齿轮传动润滑，大型油膜轴承供油循环冷却系统做供液泵，供油泵，增压油泵，循环泵，润滑油泵和遥控马达泵，三螺杆油泵装置。

液压电梯升降机工业中液压传动装置上用做液压泵，在化学化工行业用作树脂、颜料、乳胶、油墨、油漆、甘油、石蜡的输送泵。

在石油炼油厂炼化行业用作输送原油、重油、渣油、沥青、焦油、乳胶液，用做高温粘性产品的精炼流程，如沥青、真空塔底油料以及残余燃油装载，输送和供液泵。

在油轮、货油船舶、商船和许多战斗舰艇的轮机舱上，港口码头原油管道服务以及驳船与船舶的采集、增压和装载中，用做输送、增压、燃油喷射和主机润滑泵、主机滑油泵、润滑油泵以及船用液压装置泵、船用液压泵、锚机液压绞车驱动泵等也广泛使用三螺杆泵，

在船厂/机器制造厂如分离机、增压器、发动机等油品输送系统、燃油处理系统、润滑油系统、推进系统中的润滑和液压系统中也有广泛的应用。

在油田以及海洋平台等工业领域也有广泛的应用，输送原油，乳胶液等，

在食品工业中用于油脂厂、酒厂、食品厂，输送食用油，动物油，植物油，酒精，蜂蜜，糖汁，牙膏，牛奶，奶油，巧克力

在建材行业用于玻璃厂、陶瓷厂、耐火材料厂、水泥厂的炉窑中作点火油泵，重油燃料泵，

六、  关于三螺杆泵组选型配置须知及使用开机注意事项的重要说明：（供设计院和现场安装使用维护人员参考）

1、   严禁无介质空转，启动开车前请务必加入润滑性介质或输送介质。

2、   严禁一切杂物焊渣等进入泵腔内，务必保持泵腔和管道内部的清洁度。

3、   严禁使用管道过滤器或y型过滤器装置，配置过滤器请保证过滤面积是泵进口通径截面积的20-30倍。并依据介质的清洁度正确配置过滤网的目数。

4、   严禁泵的进出口管道与泵的进出口管道不匹配，管道通径配置必须和泵的进出口通径一致。以免发生汽蚀或无法自吸。管道过细必定导致汽蚀，从而使泵处于吃不饱的状态下工作，导致三螺杆泵组流量压力下降甚至是异常的振动和噪音，长时间运行还将导致卡泵和螺杆泵的严重损坏，

5、   三螺杆泵的安装高度必须充分考虑泵的汽蚀条件和泵的自吸能力（汽蚀余量与介质粘度 转速和螺杆的导程有关）

6、   由于包装 运输 起吊 装卸以及管道螺栓紧固的作用可能易使泵的原出厂定位产生变化甚至严重错位，所以三螺杆泵组管系配置安装固定完毕后，一定要在启动开车之前重新检查三螺杆泵和电机的同轴度。

7、   严禁背压启动开机和关闭进口出口阀门的情况下启动开机。

8、   严禁不符合泵旋转标识的方向启动旋转。

9、   双泵并联必须在泵的出口和进口加单向阀，以防止介质倒流驱动三螺杆泵反转。

10、严禁随意调整安全阀螺栓。安全阀仅作为保护泵的安全和电机功率与泵工作状态的匹配，严禁作为调压阀和溢流阀使用。
