煤矿用通信接线盒 BHDT系列通信接线盒

矿用防爆接线盒行业有望逐渐复苏。近年来,由于煤炭产业持续低迷,矿用防爆接线盒行业发展有所停滞。但随着煤矿开采深度增加,国家加大对煤矿安全生产的投入,防爆接线盒产品的需求有望逐步复苏。

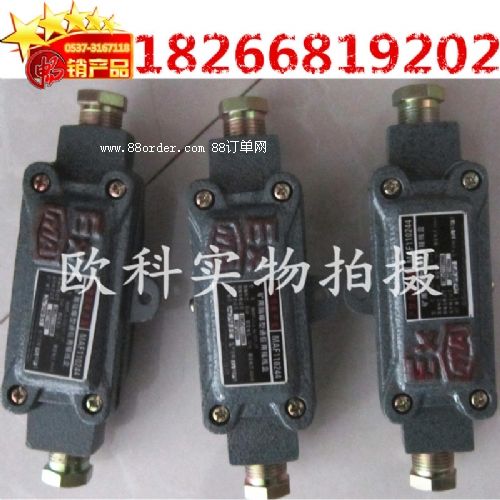

bhdt-3-0.06/127-□t系列接线盒为矿用隔爆型通信用接线盒，适用于煤矿井下有爆炸性混合气体（甲烷）和煤尘的环境中做电话电缆的接线和分线之用。

bhdt-3-0.06/127-□t系列矿用隔爆型通信用接线盒包括7个品种：即型bhdt-3-0.06/127-2t（1对）、bhdt-3-0.06/127-3t（2对）、bhdt-3-0.06/127-4t（5对）、bhdt-3-0.06/127-6t（10对）、bhdt-3-0.06/127-7t（20对）、bhdt-3-0.06/127-9t（30对）、bhdt-3-0.06/127-8t（50对）。

防爆型式：隔爆型

防爆标志：exdi

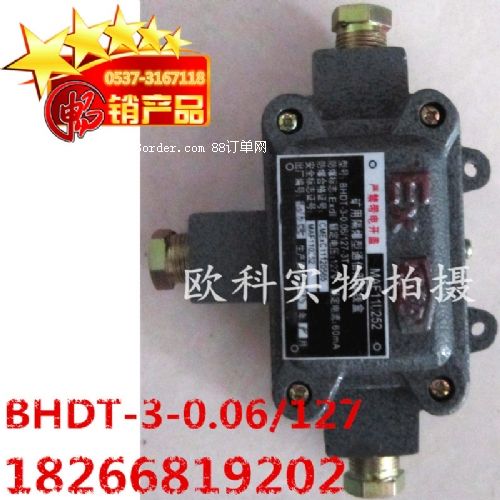

bhdt-3-0.06/127-2t型矿用隔爆型通信用接线盒

型号：bhdt-3-0.06/127-2t

引入通路数：2

接线容量：1对

电缆外径：2个1对-直径8或11mm

外形尺寸：165×72×55mm

重量：1.7kg

使用环境条件

 环境温度：-20-+40℃

 空气相对湿度：≤98％（+25℃时）

 大气压力：86kpa-106kpa

 具有甲烷等爆炸性气体混合物但无破坏绝缘的危险场所

 无显著摇动和剧烈冲击振动的环境

 污染等级：3级

尊敬的顾客，多谢您浏览我们的产品信息。为了进一步了解产品价格，欢迎您通过以下方式给我联系：

24小时订货服务热线：

18266819202（仲倩）     qq：1195300853

结构特征

bhdt-3-0.06/127-□t系列接线盒的bhdt-3-0.06/127-2t、bhdt-3-0.06/127-3t的盒体装配采用螺钉紧固式，其余5种为螺栓紧固式。接线端子全部采用压接式接线方式，接线牢固可靠，不伤芯线。

主要参数

   额定电压：127v

   额定电流：60ma

安装

 电缆去掉外皮护套，露出芯线，芯线剥头裸露导线10-15mm

 打开接线盒的紧固螺栓，拧下封口螺帽，拿出铁垫圈、密封圈，将接线端子拿出壳外

 将电缆穿过封口螺帽，铁垫圈、密封圈，将导线芯线按顺序接到接线端子上并拧紧螺钉，用扳手拧紧封口螺帽（或上好电缆压条），用力拉一下电缆，不拨脱。再上好紧固螺栓（钉）即可。

通信用接线盒技术参数
型号                引入通路数 接线容量 电缆外径（mm）   外型尺寸mm  重量kg
bhdt-3-0.06/127-2t   2          1对     2个1对—φ8或φ11  165×72×55   1.7
bhdt-3-0.06/127-3t   3          2对     2个1对—φ8或φ11  165×120×55  2.1
                                        1个2对—φ8或φ11
bhdt-3-0.06/127-4t   4          5对     2个5对—φ13或φ15  210×148×70  3.6
                                        2个2对（或1对）—φ8或φ11
bhdt-3-0.06/127-6t   6          10对    2个10对—φ18或φ20  217×198×70  5.5
                                        1个5对—φ13或φ15
                                        3个2对（或1对）—φ8或φ11
bhdt-3-0.06/127-7t  7           20对                         350×230×75  10
bhdt-3-0.06/127-9t  9           30对                         386×295×80  13
bhdt-3-0.06/127-8t  8           50对                         465×350×105  27.5
