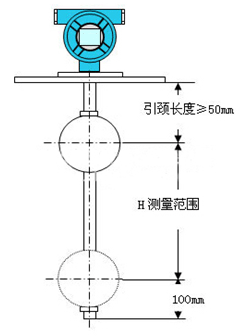

hc-uqz磁浮球液位计由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化，沿导管而上下浮动，浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻(或电压)发生变化，再由变送器将变化后的电阻(或电压)信号转换成4～20ma的电流信号输出。并可在显示仪上设定上、下限报警，实现对液位的位式控制。 hc-uqz磁浮球液位计结构原理：
由液位传感器和智能hart板(电流转换器)两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20ma标准电流信号并叠加hart数字信号输出。
hc-uqz磁浮球液位计特点：
1、 智能电子部件由一块主机板和一块液晶屏组成；
2、 可就地按键调整最程和零点；
3、 可用hart通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过hart协议访问或改；
 4、 在采用hart协议的分散控制系统中同主机进行双向通讯；
5、 带有eeprom，不因断电丢失数据。
hc-uqz磁浮球液位计参数：
测量范围：0~3500mm
供电电压：12~36v dc
输出信号：两线制4~20ma.dc叠加数字信号，由
用户选择开方或线性输出；
负载电阻：250ω
测量精度：±10mm
环境温度：-40~80℃
工作温度：-20~120℃
公称压力：≤1.6mpa
法兰标准：a：jb/t82.1-94(平面法兰)
dn100 pn1.6 球φ90
b：jb/t82.1-94(平面法兰)
dn80 pn0.6 球φ76
介质密度：≥0.65g/cm-3
介质粘度：≤0.015pas
接液材质：不锈钢
防护等级：ip65
hc-uqz磁浮球液位计产品选型表：

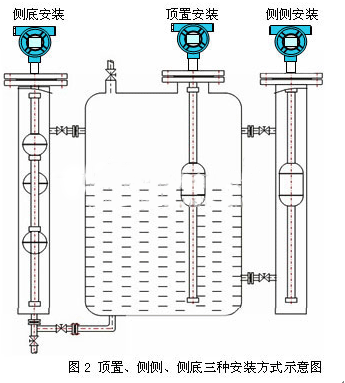

hc-uqz磁浮球液位计计分以下四种安装方式：
a：顶置安装 b：侧侧安装 c：侧底安装 d：支架安装
(订货时请用户注明安装形式和引颈长度l值。)

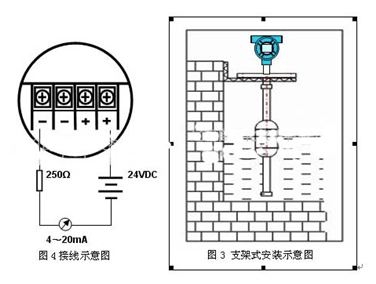

 对于敞口或非金属容器，可以采用支架安装方式。具体形式见图3。
hc-uqz磁浮球液位计接线方式： (见图4)
 hc-uqz磁浮球液位计操作说明：
1、按键操作
如果2分钟之内没有任何按键按下，变送器按键自动锁住，若要操作，需重新开锁。以上操作，使用调零键【z】、调满键【s】即可实现，两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置
测量参数设置时，连续按下功能键【m】将依次显示zero、sprn、dpmp、disp、fix c 最后按功能键确认并退出设置状态恢复显示状态。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
