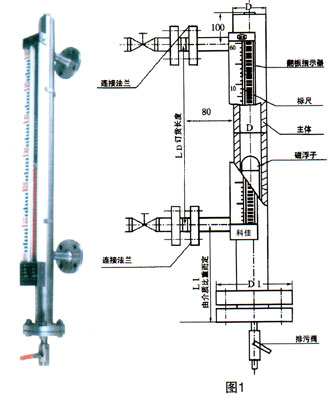

hc-uz-af型侧装型磁性翻板液位计（图1所示）是以浮子内磁钢驱动双色薄片的翻转来指示液位的一种新型仪表.主体内磁浮子随液位的升降而上下运动,同时驱使主体外指示器内的双色薄片翻转,有液位时转示红色、无液位时转示黑色。红色和黑色色带间的界线即代表液位高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

基本参数

测量范围ld：200-1500mm

l1:与介质的比重及浮子的材质有关，详见下表

介质比重	l1:(mm)
介质比重	防锈铝浮子(lf2)及lf2氟塑包裹的浮子	不锈钢浮子(1cr18ni9ti)
0.45	463
0.55	286
0.65	210
0.75	166
0.85	140	340
0.95	120	260
≥1.0	113	220

d: φ52-φ83; d1: φ115-φ200(视压力而定)

测量精度：±10

介质温度：≤80℃，也可制作成≤480℃

介质比重：≥0.4

介质粘度：≤0.02pa.s

接连法兰:

dn20	pn(mpa)
dn20	0.6-2.5	4.0-16.0
标准号	hg20593-97	hg20595-97

dg15	pg(kgf/cm2)
dg15	200	320
标准号	h12-0-2	h12-0-3

注: hg20595-97我公司液位计选用fm面当液位计安装受环境影响,空间位置l1<300,订货时应明显提出
