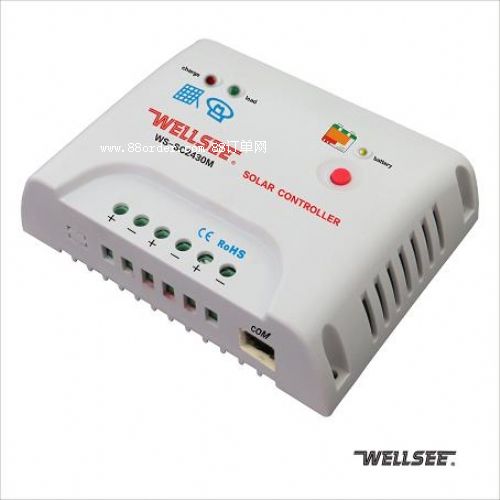

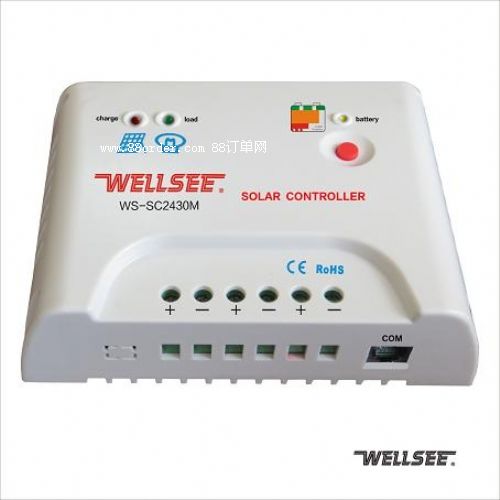

维尔仕远程太阳能控制器 WS-SC2430M 30A

维尔仕远程太阳能控制器 ws-sc2430m 30a

来自: 太阳能控制器

  品牌：    维尔仕 尺寸：    145*111*40mm

品名：   远程太阳能控制器 重量：    212g

型号：   ws-sc2430m 规格：   31台/箱

________________________________________

维尔仕远程太阳能控制器 ws-sc2430m 30a

维尔仕远程太阳能控制器ws-sc2430m（维尔仕太阳能三阶充放电控制器、维尔仕光伏控制器），应用于太阳能光伏系统中，协调太阳能电池板、蓄电池、负载的工作。本控制器不同于其它的太阳能控制器，可通过连接mt58液晶显示单元或pc机监控软件等通信外设，可查看控制器运行数据，修改控制器控制参数，以满足不同的应用需求。增加了全面的保护功能，使整个太阳能光伏系统高效，安全的运作。

维尔仕远程太阳能控制器ws-sc2430m适用于所有类型的光电面板及各类型蓄电池。采用工业级mcu（微处理控制器），具有pwm（脉冲宽频调制）可变占空比功能。根据蓄电池类型及充电的实际情况，动态调整pwm参数，能从pv面板提供快速、最佳的充电电压及电流，提高充电效率，同时防止过充，有效保护蓄电池寿命。

维尔仕远程太阳能控制器ws-sc2430m完全区别于普通太阳能控制器，具有独到之处---三阶充电模式：按照蓄电池充电特性曲线进行充电，采用“恒流→恒压限流→涓流浮充”智能三阶段充电模式。使蓄电池充满电量。

三阶充电模式（12v系统为例）：

1、恒流全充电阶段，利用光板准恒流输出特性直接对电池充电，直到蓄电池电压为13.7v（出厂默认值，可以调节）；

2、恒压充电阶段，通过pwm控制，蓄电池电压保持在13.7v，直到充电电流小于涓流值；

3、进入涓流充电阶段，继续调整pwm，使充电电流保持在涓流状态，直到蓄电池电压达到14.2v，充电结束。

如果蓄电池电压充电起始电压大于最低保护电压，防止频繁过度充电，系统自动进入浮充模式；起始充电电压小于最低保护电压，则进入三阶充电模式。

三阶段充电法在充电开始和结束时采用恒电流充电，中间用恒电压充电。当电流衰减到预定值时，由第二阶段转换到第三阶段。这种方法可以将出气量减到最少，更好的保护蓄电池；最主要的是能真正充饱蓄电池。

产品功能：

   • 适用多种类型的蓄电池

   • 自动识别输入电压功能

   • 微处理控制器脉宽调制（pwm）充电

• 温度感应器补偿电池充电，内置式温度传感控制，性能更稳定、功能更卓越

   • 快充功能，提高电池板利用效率

• 涓流补充功能，保护电池

• 设备的标准rj45接口可用于连接mt58液晶显示单元或pc机监控软件等通信外设，方便用户查看控制器运行数据，修改控制器控制参数

• 使用基于rs-485通讯总线的标准，通讯距离更长，通讯协议兼容性更好

• 具有当前功率计算及实时电量统计记录功能，方便用户查看设备总计的充电电量与放电电量值

 • 过载保护（带自恢复）

  • 过充保护

  • 短路保护（带自恢复）

  • 雷电保护

  • 反向放电保护

  • 极性反接保护（带自恢复）

  • 欠压保护

 动态蓄电池电压指示

• 高性能计算机用按键，彻底解决了市场上一贯使用铜片的导电按键（多次后不弹起、按键易失灵、整机易损坏）的设计缺陷。

技术参数：

规格 ws-sc2430m 20a ws-sc2430m 30a

额定电压 12v/24v   电压自动识别

最大负载电流 20a 30a

输入电压范围 12v～17v / 24v～34v

长度≤1m的情况下

充电回路压降 ＜0.25v

长度≤1m的情况下

放电回路压降 ＜0.05v

超压保护 17v / 34v

全充电压（默认） 13.7v / 27.4v

充满断开 14.4v / 28.8v

欠压断开（默认） 10.5v~11v / 21v~22v

温度补偿 -3mv/℃/cell

空载损耗 ≤10ma

最小电线规格 4mm2

数据接口规格 rj45（6针）

环境温度 --25℃—— +55℃
