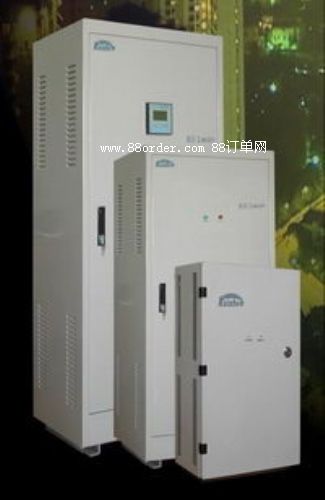

SZJK-200智能节能控制系统

 szjk-200智能节能控制系统

主要特点:

1) 本产品在微电脑控制程序、智能节电控制、自动旁路保护、手动旁路选择功能下，能保证节电后设备正常使用，确保照明设备安全运行。

2) 可靠性高，系统主机采用优质磁材料，实现低耗、高效的理想运行。

3) 采用人性化设计，操作简便。

4) 无谐波干扰，且能抑制高次谐波。

5) 节电率高，根据设备及用电情况，节电率达20％-40％。

6) 具有低电压自动旁路功能，电压恢复正常后自动进入节电状态。

7) 具有低电流自动旁路功能，减少系统自身的消耗。

8) 具有故障自动旁路功能。

9) 具有手动旁路功能，在紧急情况下使用。

10) 两种起动方式：旁路起动（全压起动）和软起动（低压起动）。旁路起动——起动时全压供电一定时间，保证灯具正常使用后自动进入节电运行状态；软起动，保证灯具正常使用情况下，通过降低起动电压达到降低起动电流的目的，延长灯具寿命。起动后自动进入节电状态。起动时间可调。

11) 具有稳压功能。

12) 可通过rs-485转rs-232，实现与计算机之间的通讯，通过计算机可查询本产品运行的状态、电流、电压等，并对本产品实施控制。

13) 短路保护功能。

14) 过热保护功能。

15) 提升功率因率，对大部分设备可提升功率因率约5％-10％，减少无功损耗。

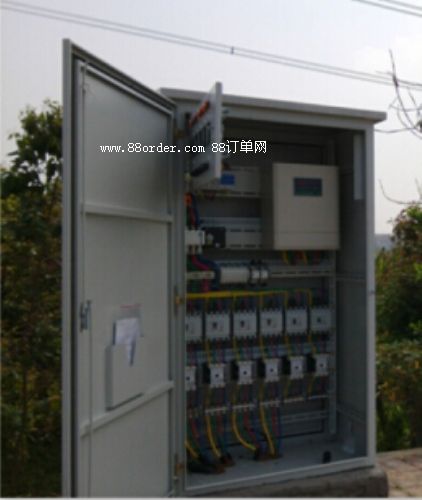

16) 安装方便，对用户原有线路和用电设备无须改装整个安装工作能短时间内完成。

17) 自动化程度高。

18) 十万小时之系统使用寿命。

功能概述:

1) 高精度电能采集

系统设计采用高精度电能采集芯片采集三相电流、电压。在出厂前，工厂对系统进行电流电压的校准；如用户因更换了互感器或其它原因需重新校准电参数值，请使用产品附带的电脑软件在专业人员指导下进行校准操作。

2) 4个节电档位

具备4个节电档位控制输出。0 ~ 3档，分别为旁路、低节电档、中等节电档、高节电档，用户可根据实际使用情况选择节电档位。

3) 过热保护

设备在使用期间，如因异常情况导致变压器温度过高，这将影响设备的正常运作。为避免因温度过高导致不可预料的故障发生，系统具备过热保护功能。该功能使用1个输入开关回路实时检测3相105°常闭温控串联输出故障信号，当温度达到预警值，主控制器输出开关信号切断带励磁空开，报警指示灯亮。

4) 光控/时控输出（预留）

设备预留两路输出控制功能，使用第1路光控/时控输出控制开关信号启动；第2路时控输出控制开关信号启动。

5) 过流保护

当负载电流值达到用户设定的过流预警值时，报警输出，指示灯及推动空开励磁线圈，避免因电流异常导致负载受损，最大程度保护用户的使用权益。

6) 低电流旁路功能

设备设置低电流旁路功能后，当设备运行电流低于设置的电流后设备处于旁路运行状态，减少设备的运行损耗；设备的低电流值在出厂前程序已经设定，100a及以上的设备启动电流是10a，自动低电流是5a；100a以下的设备启动电流是10％，自动低电流是启动电流的一半；

7) 节电运行模式

系统具备两个运行模式，手动控制模式及自动控制模式。当用户选择运行模式为手动模式后，必须由用户手动调节节电档位使设备保持该档位的节电水平运作；若选择使用自动模式，节电工作由主控制器操作系统根据用户设定节电参数自动运作，无需人为干预。

8) 节电控制模式

节电控制模式分为档位选择控制、电压水平选择控制、自动稳压控制；系统供用户可设定6个节电工作时间段，时间段内设备根据用户选择的控制模式进入相应控制。
