KCB磁力传动齿轮泵

￥ 0 元

磁力驱动齿轮泵属于外啮合齿轮泵，在kcb、ycb基础上改进设计的，采用磁力驱动装置。磁力驱动齿轮泵的工作原理：磁传动部分由内、外磁转子组成，由隔套将内磁转子与外磁传子及介质隔绝，内磁铁装于泵轴上，外磁传子由电机驱动，利用现代磁学原理，实现非接触的力矩传递，达到驱动泵的目的。磁力驱动齿轮泵有别于其他机械密封形式泵，只有静密封，没有动密封，从根本上解决了其他密封形式泵的跑、冒、滴、漏问题，做到了完全无泄漏，从而被誉为高环保型的高科技产品。
磁力驱动齿轮泵适用于石化行业工艺流程中输送不含固体颗粒和纤维，温度不高于300℃粘度为5～1500cst的有一定润滑性的流体。适于输送不含颗粒的有毒有害、易燃易爆、强腐蚀性和贵重的液体。现有kcb型磁力齿轮泵、ycb型磁力驱动齿轮泵、2cy型磁力齿轮泵.
适用范围
磁力驱动齿轮泵用于输送不能有泄漏的工况。适用于各种液体的取样、输送、分发、循环、罐装等行业，特别适合于有腐蚀、有毒、污染、渗透性强、昂贵介质的输送。温度不高于300℃，粘度为5～1500cst。
结构特点
磁力驱动齿轮泵由齿轮、轴、壳体、前后盖、支架、隔套、磁力联轴器等组成，根据使用介质，泵可选用灰鉄、碳钢、不锈钢等多种材质，磁材料选用钐钴稀土永磁材料，隔套采用不锈钢材料。
(1)磁力齿轮泵内所有运转部件利用输送介质润滑。
(2)磁力驱动齿轮泵结构简单、紧凑。适用性强，免泄漏维护。
(3)磁传动装置采用稀土永磁材料，全密封，无泄露，安全可靠。

安装说明：
1、磁力泵应水平安装，不宜竖立，对于特殊要求垂直安装的场合，电机务必朝上。
2、起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
3、泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。
4、检查电机旋转方向是否与磁力泵转向标记一致。
磁力驱动泵使用注意事项:
1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空动转，同时避免在工作中途停电后再启动时所造成时空载运转。
2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。
3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内（详见附表）。金属泵的使用温度100度-300度，粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。

kcb磁力传动齿轮泵结构特点 :
（１）泵内所有运转部件利用输送介质润滑
（２）设有安全阀超载保护
（３）全密封，无泄露
（４）可正反转，对泵没有任何影响

kcb磁力传动齿轮泵标准性能表

型号 type	流量ｑ capacity		进出口直径diameter		转速n speed (r/min)	规定压力pressure (mpa)	必需汽蚀余量npshr(m)	效率η effi. (％)	电动机ｍotor		重量(kg)
型号 type	(m3/h)	(l/min)	英制	公制	转速n speed (r/min)	规定压力pressure (mpa)	必需汽蚀余量npshr(m)	效率η effi. (％)	功率 (kw)power	型号 type	重量(kg)
kcb-18.3	1.1	18.3	g3/4	φ15	1400	1.45	5	44	1.5	y90l-4	62
kcb-33.3	2	33.3	g3/4	φ15	1420	1.45	5	44	2.2	y100l1-4	67
kcb-55	3.3	55	g1	φ25	1400	0.33	3	41	1.5	y90l-4	64
kcb-83.3	5	83.3	g11/2	φ38	1400	0.33	3	43	2.2	y100l1-4	70
kcb-200	12	200	g2	φ50	1420	0.33	5	46	4	y112-4	135
kcb-300	18	300	g3	φ70	1440	0.36	5	42	5.5	y132m2-4	175
kcb-483.3	29	483.3	g3	φ70	960	0.36	5.5	42	7.5	y132m2-4	213
kcb-483.3	29	483.3	g3	φ70	960	0.36	5.5	42	11	y132m-4	213
kcb-633	38	633	g4	φ100	970	0.28	5	43	11	y160l-4	275
kcb-960	58	960	g4	φ100	1470	0.28	5	43	18.5	y180m-4	305
kcb-960	58	960	g4	φ100	1470	0.28	5	43	22	y180l	305

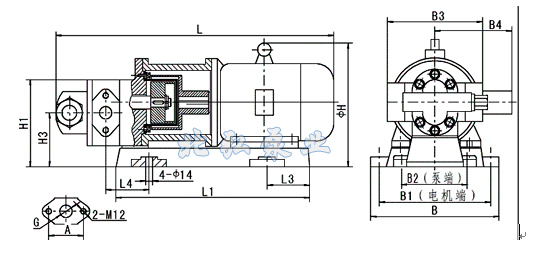

kcb齿轮泵

型号	l	l1	l2	l3	l4	l5	h	h1	h2	h3	h4	b	b1	b2	b3	b4	a	g	重量(kg) weight
kcb-18.3	566	391	239	86	75	86	230	176	130	109	40	259	225	190	155	192	52	g3/4"	62
kcb-33.3	618	416	256	86	82	93	285	186	140	119	50	279	245	190	180	192	52	g3/4"	67
kcb-55	595	391	239	86	89.5	100.5	230	176	130	109	40	259	225	190	155	192	70	g1"	64
kcb-83.3	652	416	256	94	102	113	285	186	140	119	50	279	245	190	180	192	78	g11/2"	70

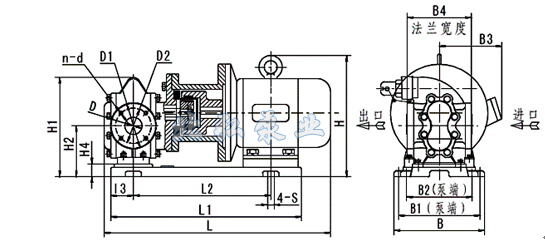

kcb磁力传动齿轮泵

型号	l	l1	l2	l3	l4	n-s	h	h1	h2	h3	h4	b	b1	b2	b3	b4	d	d1	d2	n-d	重量 weight (kg)
kcb-135	709	577	419	58	905	4-ф16	355	314	168	202	50	326	290	240	190	214	ф50	ф110	ф140	4×m 12	135
kcb-200	709	577	419	58	905	4-ф16	355	314	168	202	50	326	290	240	190	214	ф50	ф110	ф140	4×m 12	135
kcb-300	883	715	502	80	124	4-ф22	423	378	198	240	70	390	340	280	210	228	ф70	ф123	ф155	6×m 14	173
kcb-483.3	883	715	502	80	124		423	378	198	240	70	390	340	280	210	238	ф70	ф123	ф155	6×m 14	175
kcb-483.3	972	795	565	80	124		465	378	198	240	70	450	400	290	255	228	ф70	ф123	ф155	6×m 14	213
kcb-633	1074	901	629	100	145		500	455	258	275	70	450	450	400	285	280	ф100	ф158	ф190	8×m 14	275
kcb-960	1099	900	635	100	145		525	455	258	275	70		470	420	285	280	ф100	ф158	ф190	8×m 14	305

无
