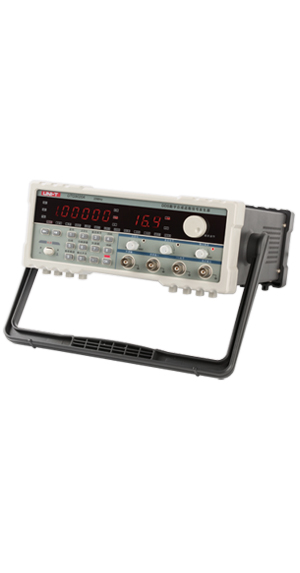

数字合成函数信号发生器UTG9005A

数字合成函数信号发生器UTG9005A技术指标

基本功能 量程

上限频率 5 MHz

输出特性

幅度（至开路）1mVρρ～20Vρρ,(至50 Ω) 0.5mVρρ～10Vρρ。输出阻抗 50Ω，直流偏置 -10V～10V。具有与输出同步的TTL电平输出。

频率特性

正弦波:0.1Hz～仪器上限，其他波形:0.1Hz～5MHz，最高分辨率:0.01Hz或6位数字，长期稳定度:50ρρm，短期稳定度:1ρρm (开机热稳定后)，精度:1Hz (>3.05kHz)，0.01Hz (≤3.05kHz)。

频率计 测频范围：1Hz～100MHz， 输入信号：>100mV。

函数波形 基本波形：正弦，方波，三角波，升斜坡，降斜坡，升指数， 降指数。

正弦波，谐波失真

 50 Ω负载，1Vρρ输出：< 20kHz / -55dBc， 20kHz～1MHz /-50dBc，1MHz～10MHz/-40dBc，10MHz～20MHz / -30dBc，20MHz～40MHz / -25dBc。

频率参数调制方式

线性和对数扫频、外调幅等调制方式。

信号特性

50 Ω负载, 1Vρρ输出: 方波的升降时间 <20ns，过冲 <5%，不对称性1%+20ns。三角波、斜波：线性(1kHz) <0.2%。

外调幅

输入电阻 1kΩ，调幅深度5Vρρ输入是100%。

占空比 20%～80%

设计特点 频率参数可键盘输入，也可旋钮连续调节，键盘和脉冲旋钮组合操作。

附加功能 具有输出直流电平调节和方波占空比调节功能。

数字合成函数信号发生器UTG9005A一般特征

机身颜色 象牙白+灰色

机身重量 约2.5kg

机身尺寸 320(深)×240(宽)×100(高)mm

标准配件 电源线

标准包装 彩箱，中文说明书

标准包装数量 6台

标准包装尺寸 660(长)×410
