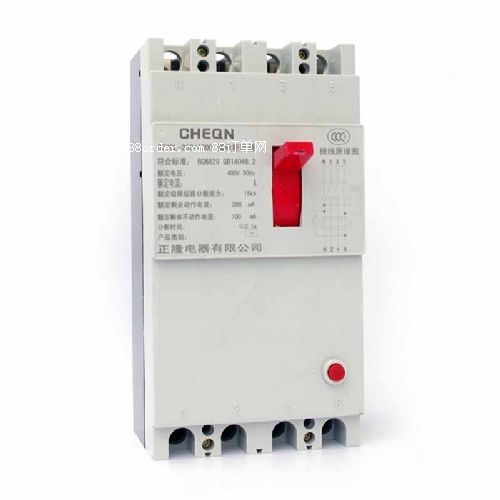

| dz20le漏电断路器dz20le-630/4300漏电断路器 dz20le-630/4300漏电断路器 dz20le系列漏电断路器是一种电流动作型电子式剩余电流动作保护装置，主要适用于交流50hz，额定电压为380v，额定电流至630a的配电网络中，作为人身触电保护之用，也可以来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路，并可作为线路的不频繁转换之用。质量保证 价格公道 售后服务 dz20le-160/4300漏电断路器的详细介绍 dz20le-160/4300漏电断路器 适用范围 dz20le系列漏电断路器是一种电流动作型电子式剩余电流动作保护装置，主要适用于交流50hz，额定电压为380v，额定电流至630a的配电网络中，作为人身触电保护之用，也可以来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路，并可作为线路的不频繁转换之用。 型号及其含义 主要技术指标 额定电压：380v 额定频率：50hz 极数：3极，4极，及3极4线 漏电断路器的基本参数见表1 表1 壳架等级额定电流(a) 额定电流 in a 额定极限短路分断能力 ka 额定漏电动作电流 i △ n ma 额定漏电不动电流 i △ no ma 160 50,63,80,100,125,160 12 50,100,200 25,50,100 250 100,125,160,180,200,225,250 15 50,100,200 25,50,100 400(600) 200,250,315,350,400,600 25 300,500,1000 150,250,500 快速型分断时间(s) 表2 施加电流 i △ n 5i △ n 分断时间 ≤ 0.2 ≤ 0.15 延时型分断时间(s) 表3 额定延时时间 i △ n 延时时间 5i △ n 延时范围 0.2 ≤ 0.02 ≤ 0.15 表4 周围空气温度 试验电流 额定电流 脱扣时间 起始状态 + 40 ℃ x 1.05 2h 内不脱扣 冷态 + 40 ℃ y 1.05 2h 内脱扣 冷态 + 40 ℃ 可返回电流 3.0 12s 冷态 + 40 ℃ 10 〈0.2s 冷态 注：(1)表中x为约定不脱扣电流y为约定脱扣电流 (2)10in为瞬动，整定值准确度为±20％。 表5 壳架等级额定电流(a) 分断电流有效值(ka) 功率因素(cosф) 试验程序 160 15 0.3 o-t-co 250 12 0.3 o-t-co 400(600) 25 0.3 o-t-co 表6 壳架等级额定电流(a) 试验电压(un) 试验电流(a) 功率因素(cosф) 160 1.05 3000 0.9 250 1.05 3000 0.8 100(600) 1.05 3000 0.7 外形及安装尺寸 表7 产品型号 极数 外形尺寸(mm) 安装尺寸(mm) 安装孔ф a b c d a b dz20le-160 3 108 ± 0.175 25 ± 2.3 105 ± 1.75 90 ± 1.75 35 ± 0.57 204 ± 0.175 4 ～ф4.3-ф4.6 4 143 ± 2.0 225 ± 2.3 105 ± 1.75 90 ± 1.75 70 ± 0.57 204 ± 0.175 4 ～ф4.3-ф4.6 dz20le-250 3 109 ± 0.175 276 ± 2.6 143 ± 2.0 110 ± 1.75 35 ± 0.65 260 ± 0.175 4 ～ф4.3-ф4.6 4 144 ± 2.0 276 ± 2.6 143 ± 2.0 110 ± 1.75 70 ± 0.65 260 ± 0.175 4 ～ф4.3-ф4.6 dz20le-400 3 155 ± 0.20 360 ± 2.85 149 ± 2.0 116 ± 1.75 51 ± 0.70 324 ± 0.175 4 ～ф7.3-ф7.3 4 206 ± 2.3 360 ± 2.85 149 ± 2.0 116 ± 1.75 102 ± 0.70 324 ± 0.175 4 ～ф7.3-ф7.3 dz20le-160/4300系列漏电断路器 dz20le系列漏电断路器适用于交流50hz，额定电压380v，额定电流至400a的电路中。 本产品符合标准和技术要求gb6829-1995。 |
