新型激光指向仪 激光指向仪生产厂家

 激光指向仪生产厂家

激光指向仪采用半导体激光器作为光源，功耗低、光束重量好、体积小、重量轻、安装使用简便、性能稳定可靠，可广泛用于矿山巷道掘进时的指向定位以及公路、铁路、隧道、涵洞、桥梁、高层建筑、管道安装的定位、准直等。

矿用本安型激光指向仪（以下简称指向仪）采用半导体激光器作为光源，便携式结构，具有功耗低、光束质量好、体积小、重量轻、安装使用简便、性能稳定可靠等特点。本产品独特的一体化设计，大大方便了安装、调整。产品配备本质安全型直流电源，适用于无交流电源场所或频繁移动场所，可连续工作大于100h。

型号：yhj800/yhj1000/yhj1200/yhj1500型

1、结构

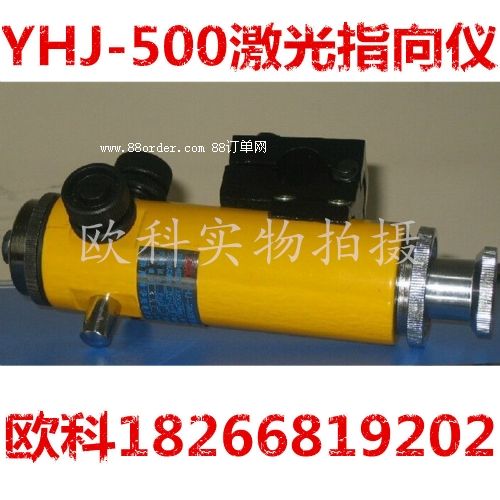

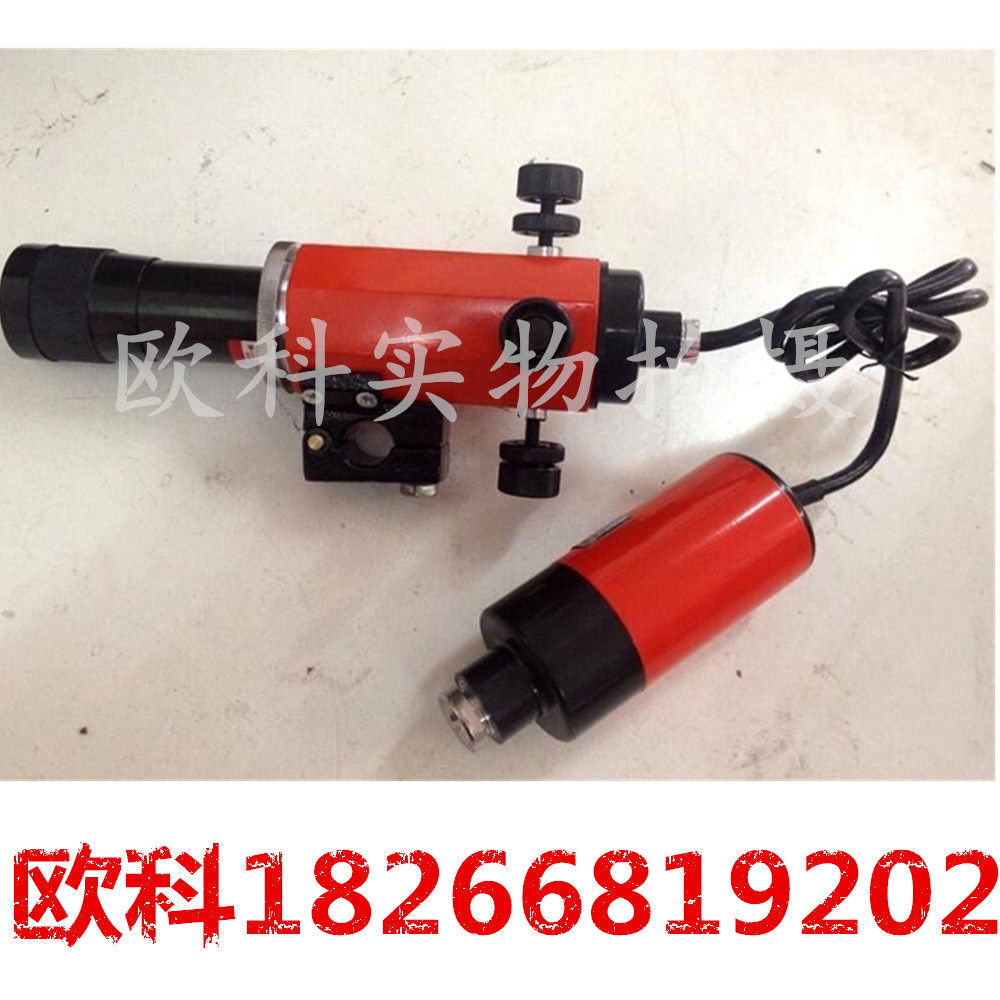

激光指向仪探头主要由激光管、光学镜头、水平及垂直微调机构、安装杆附件组成，直流电源由本质安全型镍氢电池组组成。

2、工作原理

指向仪由直流电源驱动低功耗半导体激光器发出激光束，通用光学系统会聚，使其成为准直性良好的激光束，通过调节水平和垂直微调，激光指向仪起到准直指向的作用。

3、主要用途及适用范围　

指向仪广泛用于矿山巷道掘进时的指向定位；激光指向仪掘进机推进方向的制导控制；激光指向仪煤矿综采工作面的定位以及公路、铁路、隧道、涵洞、桥梁、高层建筑、管道安装的定位、准直，特别适于爆炸性气体环境的煤矿井下使用。

4供电电源

激光指向仪分为两种供电方式：1.直流供电2、交流供电

外观结构及材质

外形尺寸：（ф46×230×110）mm

质量：≤1.63kg

外壳材质：abs工程塑料

超远射程1500米，激光指向仪斑点小于50毫米，1000米处斑点35毫米无飘移，出厂斑点已校准，用户无需调整光斑。粗调纵横向360度旋转，微调非常细腻。安装方便快捷，适用于直径16～24的锚杆，既可单锚杆又可双锚杆使用。电源交直流两用，具有软启动和各种保护功能，激光指向仪输入电压24v～260v范围内输出电压（3±0.05）v，无交流电情况下可直接使用24v以上直流供电。真正做到射程远、斑点小、亮度高、双电源、宽电压、软启动、长寿命，外形美观。国内首创，独家生产，激光指向仪是目前国内外激光指向仪中的精品（国家专利zl 2008 2 0237518.7）。

主要参数：

激光指向仪有效射程：1500米

斑点直径：200米处5毫米；400米处15毫米；600米处20毫米；800米处

          30毫米；1000米处35毫米；1200米处40毫米；1500米处50毫米。

激光指向仪激光管功率：15mw

激光波长：635nm 红光；532nm 绿光；405nm蓝光。

粗调：360°任意

微调：≤±4°

使用电压：交直流输入24～260v,输出dc（3±0.05）v

外形尺寸：375×95×120（mm）

整机重量：2.45公斤

适用环境：

大气压：86～110kpa

环境温度：-20～＋40℃

空气湿度：≤95％

注意事项及重要提示

1.激光指向仪保持镜头清洁，停用时及时盖上镜头盖；镜头有灰尘时应用镜头刷或吹气球清洁镜头，勿用普通纸张或布擦试；仪器其他部位应定期清除积尘，各调节螺丝及转动处应定期加注少许润滑油。

2.激光指向仪应安装于距掘进工作面不少于50m的地点，以免受振动后产生位移。

3.指向仪不得工作于直接遭受水浸或水淋的场所。

4.指向仪在工作和调试时，激光指向仪应避免激光束直接或经过镜面反射照射眼睛，以免对眼睛造成伤害!

5.指向仪在爆炸性气体环境中必须使用配套的直流电源，不得随意更换其它电源!

6.指向仪配套的直流电源充电器为非防爆结构，激光指向仪不得在爆炸性气体环境或煤矿井下使用。

7.严禁随意对仪器进行拆卸，激光指向仪仪器出现故障时，可按第六章对仪器进行检查和维修，或通知厂家维修。

警告：严禁在井下充电！

售后服务

对本公司售出的产品一律保证一年保修，三年维修的原则，在保修期内出现的任何质量问题将给予认真负责的处理。欢迎用户提供宝贵的改进意见。
