概述：

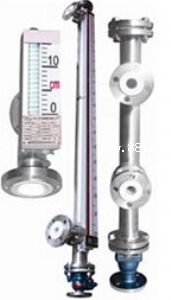

hc-uhz型防霜型磁翻板液位计适用于0℃以下低温介质液位的测量。在液位显示器玻璃护罩前加装防霜板和丙烯基保护膜，透过防霜板便可清晰的观察到低温介质液面的高度。是专门为低温以形成霜雾的特殊环境下液位测量而设计的专用液位计，它采用真空隔离原理制造，应用于测量制冷剂等低温环境下的液位测量与控制。防霜型磁翻板液位计与液位控制开关和液位远传变送装置配套使用，可以对液位进行远距离控制及显示。因此它被广泛地应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
工作原理：

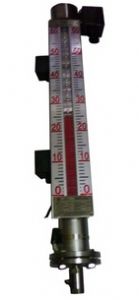

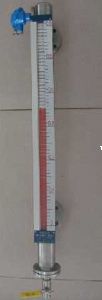

hc-uhz型防霜型磁翻板液位计也称为防霜磁性浮子液位计，它是基于阿基米德定理，磁性浮子在液位计中产生的浮力和重力平衡，浮子浮在液面上，当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合驱动指示器内的红白翻柱翻转180度，当液位上升时，翻柱由白色变成红色，当液位下降时，翻柱由红色变成白色，指示器的红、白交界处为容器内介质液位的实际高度。配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（4～20ma）信号、开关信号以及其他电学信号。从而实现现场观测和远距离的液位指示、检测、控制、记录的完美结合。
防霜型磁翻板液位计主要特点 ：
1、适合容器内液体介质的液位、界面的测量。除现场指示，还可配 远传变送器、报警开关、检测功能齐全。
2、指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
3、测量范围大，不受贮槽高度的限制。
4、指示机构与被测介质完全隔离，密封性好，可靠性高，使用安全。
5、结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。
防霜型磁翻板液位计主要技术指标：
1、量程范围（mm）：300～81000；
2、介质密度（g/cm3）：0.5～2；
3、介质粘度： ≤0.02pa.s；
4、工作温度℃：-40～350；
5、压力等级（mpa）：≤32；
6、测量精度（mm）：≤±10；
7、安装方式：侧装式、顶装式、底装式；
8、防护等级：ip65；
9、防爆等级：ibⅱct4（本安型）、dⅱbt4（隔爆型）；
10、传输方式：4～20ma 或 开关量；
11、接口法兰：pn4.0 dn25 hg20593（侧装式）pn1.0 dn100 hg20593（顶装式、底装式），可以根据用户的需要特殊定制。
注：当液位计安能装受环境影响，空间位置l1<300订货时应明显提出。
限位开关：
常开型：高于报警点合并
常闭型：高于报警点断开
开关容量：250vac1a（阻性）250vac0.3a（感性）
开关寿命：100000次
液位变送器：
输出电流：4-20madc
分辨率：±1-±10mm
负载电阻：500ω（24vdc供电时）
传送距离：＞3000m
工作电源：16-30vdc
智能液位变送器：
输出电流：4-20adc
分辨率：0.2mm
负载电阻：500ω（24vdc供电时）
传送距离：＞3000m
工作电源：16-30vdc
防霜型磁翻板液位计选型表：
型号
代码
说明
hc-uhz-51
磁翻板液位计
液位计类别
0
翻板指示
1
电远传带翻板
液位计型号
0
基型
w
保温型
d
插入型
j
耐腐型
s
防霜型
z
保温耐腐型
y
插入耐腐型
报警控制
0
无报警
1
带上限
2
带下限
3
带上下限
浮子材质
p
不锈钢
l
防锈铝
t
钛
s
pvc塑料
f
氟塑包裹
主体材质
p
不锈钢
l
防锈铝
t
钛
s
pvc塑料
f
氟塑管
pf
内衬四氟
pp
内衬丙烯
pe
内衬乙烯
连接法兰
dn
表一
介质温度
表二
实际使用压力
表三
介质比重
要注明
订货长度
要注明
/b
防爆型
表一：
公称压力
mpa
kgf/ cm2
0.6
1.0
1.6
2.5
4.0
6.3
10
16
220
320
代号
不锈钢
a
b
c
d
e
f
g
h
i
j
碳钢
a
b
c
d
e
f
g
h
i
j
法兰标准
hg20593-97 dn20（rf）
hg20595-97（rf）dn20
h12-0-2
h12-0-3
表二：
介质温度
-40～0℃
≤80℃
≤100℃
≤150℃
≤300℃
≤350℃
≤480℃
代号
a
b
c
d
e
f
g
表三：
使用压力
（实际）
mpa
kgf/ cm2
0.6
1.0
1.6
2.5
4.0
6.3
10
16
220
320
代号
a
b
c
d
e
f
g
h
i
j
订货时请提供下列参数：
1、型号规格；hc-uhz；
2、被测介质名称：介质密度：如果不知道密度，可以告诉我们介质的名称，混合液体要知道由哪几种液体组成；
3、仪表测量范围：也可称为公称长度，也就是两个法兰的中心距离；
4、工作压力：最高承受压力；
5、工作温度：测量液体的最低、最高温度；
6、材质要求：接液材质，如不知道用哪种材质，可以向我们咨询（一般装液体的是什么材质我们就可以用什么材质）；
7、是否配套供应法兰、螺栓、螺母、阀门、密封垫圈等配件；
8、法兰标准：法兰的公称通径，使用最多的法兰是dn20或dn25。
