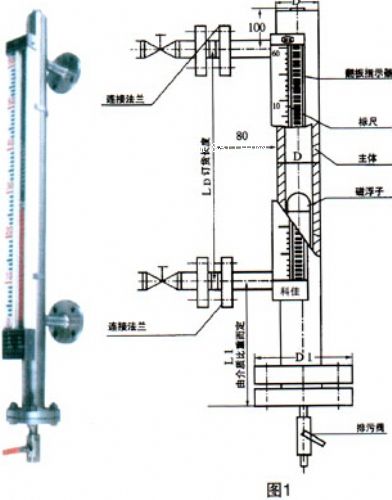

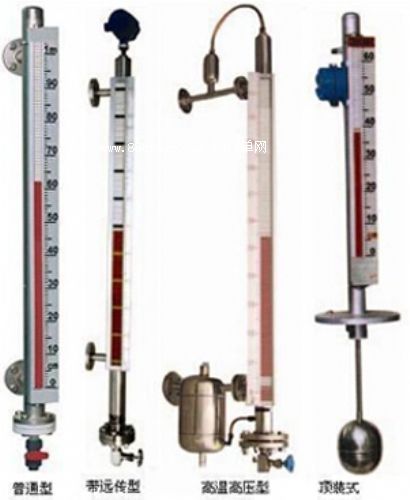

一、hc-uhz-52z夹套型磁翻板液位计基本结构
在磁翻板液位计测量管（主体管）之外加装套管，套管上、下两端各有一个进出汽（液）接口，进而构成夹套式磁翻板液位计。
二、hc-uhz-52z夹套型磁翻板液位计用途
夹套式主要用于高粘度和低沸点介质液位的测量。
当测量粘度大易凝固的液体介质时，可在夹套腔内连续通入蒸汽或高温水，便可有效的防止被测介质在测量管内凝固，因而可连续地进行液位测量。
当测量低沸点易沸腾的液体介质时，可在夹套腔内连续通入冷却水来稳定液面，从而可准确的观察液面的高度。
三、主要技术参数
1、测量范围：l=500～6000mm；
2、指示误差：±10mm；
3、工作压力：≤6.3mpa；
4、介质温度：350℃；
5、介质密度：≥0.4g/ cm3；
6、夹套腔内保温或者保冷介质压力：≤0.6mpa；
7、夹套腔接管尺寸：g1/2"（外螺纹）；
8、 连接法兰：□规格：dn20、dn25（任选）；□标准：pn1.0～pn2.5，jb/t83-94（平焊） pn4.0～pn0，jb/t84-94（凹凸），仪表凸面。或选用其它法兰标准，订货时请注明。
9、安装方式：侧装。
10、夹套腔接管入口（下端），应加装一个针型阀，以便于夹套腔内介质的通断；
四、产品型谱
基本型号
工作
压力
报警器
配 置
变送器
配 置
防爆
要求
法兰
通径
测量
范围
特殊
型式
表示意义
hc-uhz-52
—□
—□
□
□
—□
—□
/□
型谱
p
最高工作压力（mpa）
o
无报警器
b
配报警器
o
无变送器
m
配my型变送器
j
配jy型变送器
o
无防爆要求
d
隔爆型
d1
dn20
d2
dn25
l
法兰中心距（mm）
z
夹套型
w
高温型
f
防腐型
y
高压型
r
电热带式
h
防火花式
s
防霜型
x
指示器下置式
d
指示器上置式
无
