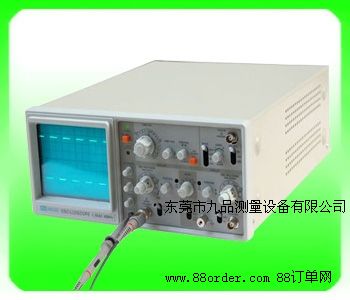

模拟示波器100MHZ

参数

型号

L-212

L-5040

L-5060

L-50100

频率范围

DC-20MHz

DC-40MHz

DC-60MHz

DC-100MHz

屏幕内格

8*10div(1div=1cm)

8*10div

8*10div

8*10div

垂直偏向

显示模式

CH1 CH2 CH3 ADD ALT CHOP

偏转因子

5mV/div to 5V/div±3%(1mV/div±5%)

上升时间

≤17.2ns

≤17.2ns

≤17.2ns

≤17.2ns

极性选择

±CH2

最大输入电压

250V （≤1KHz）

水平偏向

显示模式

1，10，X-Y

   时基

0.2us/div~0.2s/div

0.2us/div~0.2s/div

0.2us/div~0.2s/div

0.2us/div~0.2s/div

扫频宽度

×10

×10

×10

×10

   精度

3%

3%

3%

3%

校正波形

频率1KHz 20% 电压：0.5V 1%

输入阻抗

1MΩ

1MΩ

1MΩ

1MΩ

尺寸

370×310×130mm

重量

约8.5Kg
