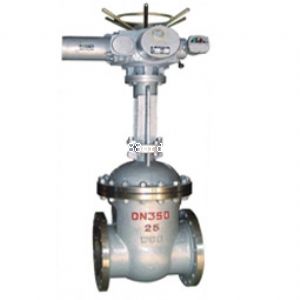

Z40H/Y美标闸阀

东光阀门z40h/y美标闸阀系列闸阀产品具有流体阻力小，密封面受冲击侵蚀小，不改变介质流向，不扰流，压降小等特点，适用的压力、温度范围广，是美标工业管道运用最多的一种截断阀，广泛适用于石油、化工、火力发电厂等油品、水蒸气管路上接通或截断管路中的介质。（不可做节流阀使用）。
【产品特点】
  1、结构紧凑、造型美观、全通径流道、流阻系数小；
  2、密封面采用合金钢或硬质合金，密封副材料配对合理，使用寿命长；
  3、闸板结构型式为：弹性楔形单闸板或刚性楔形单闸板。阀杆表面经氮化处理，具有良好的抗腐蚀性、抗摩擦性。填料采用柔性石墨，密封可靠，操作灵活，启闭力矩小；
  4、可选用各种配管法兰标准及法兰密封面型式，还可选用手动、蜗轮传动、电动、气动、液动等各种驱动方式，满足用户不同需求。
【执行标准】
  设计规范：api 600  api603
  结构长度：asme b16.10
  法兰连接：asme b16.5  asme b16.47
  试验与检验：api 598
【性能参数】

零件名称	wcb系列	lcb系列
阀体/阀盖	astm a216 wcb	astm a352 lcb
闸板	astm a216 wcb	astm a352 lcb
阀杆	astm a276 410	astm a182 f304
填料	石墨graphite	石墨graphite / ptfe
垫片	石墨+304graphite+304	石墨+304graphite+304
上密封座	astm a182 f6a	astm a351 cf8
填料压板	astm a216 wcb	astm a352 lcb
螺栓	astm a193 grb7	astm a193 gr8
螺母	astm a194 gr2h	astm a193 gr b8

【主要外形尺寸】
class 150 api600 z40h/y 主要外形尺寸

nps	2	2 1/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32	36	40
l	rf	178	191	203	29	267	292	330	356	381	406	432	457	508	559	610	610	660	711
	bw	216	241	283	305	403	419	457	502	572	610	660	711	813	864	914	914	965	1016
手动	h 1	400	490	510	585	775	955	1160	1375	1570	1765	1980	-	-	-	-	-	-	-
	do	200	200	250	300	350	350	400	450	500	600	700	-	-	-	-	-	-	-
伞齿轮	h 2	-	-	-	-	-	-	-	-	1668	1920	2115	2215	2600	2908	3046	3136	3293	3726

class 150 api600 z40h/y 主要外形尺寸

nps		2	2 1/2	3	4	6	8	10	12	14	16	18	20	24	26	28	30	32
l	rf	216	241	283	305	406	419	457	502	762	838	914	991	1143	1245	1346	1697	1524
	bw	216	241	283	305	406	419	457	502	762	838	914	991	1143	1245	1346	1697	1524
手动	h 1	470	525	535	635	805	1025	1230	1460	1645	-	1840	-	-	-	-	-	-
	do	200	200	300	300	350	400	450	500	600	-	600	-	-	-	-	-	-
伞齿轮	h 2	-	-	-	-	-	-	-	-	-	-	1935	2155	2572	2908	3100
