1.600ma 800ma 降压型同步整流芯片 同步整流ic
2.小封装同步整流芯片cp5008 掌上电脑电源管理芯片 5v转3.3v 5v 转1.8v 转1.2v
内容:

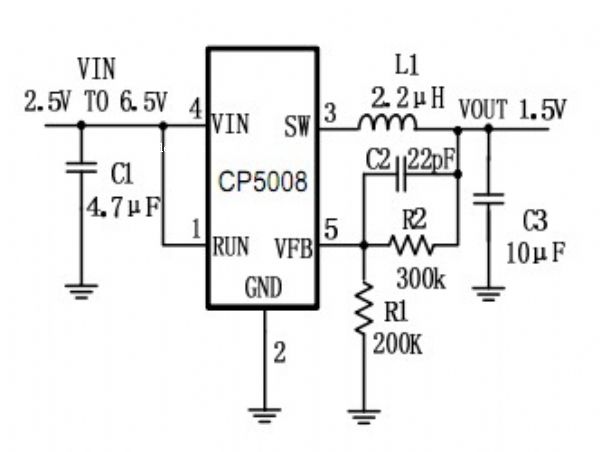

cp5008是一款高效率,1.5mhz固定工作频率,电流模式pwm单片式降压稳压器,可以提供输出电压可调品种和1.2v 1.8v等固定输出电压的品种。稳压器在无负载时的工作电流为300ua;当处于关断时,工作电流降到1ua以下。输入工作电压范围为2.5v至6.5v,非常适合于单节锂离子电池或两至四节干电池供电的电子产品。cp5008采用100%占空比的方式,实现了低压差工作模式,延长了便携式设备的电池寿命。在输出负载变低时,cp5008用脉冲跳跃模式工作,保证了低的输出纹波电压,有利于对噪声敏感的应用环境。1.5mhz的开关频率,使的外围的电感和电容可以微型化。cp5008内置功率开关管和同步整流开关,无需外接肖特基二极管。反馈端电压设置为0.6v,可使输出电压低至0.6v。微小的sot23-5封装节省了印制板的面积。
主要特性 :
1、高效率:高达96%
2、1.5mhz恒定开关频率
3、800ma输出电流(vin =3.6v & vout=1.8v)
4、内置功率开关管及同步整流开关,无需外部肖特基二极管
5、2.5v至6.5v输入电压范围
6、输出电压可低至0.6v
7、允许低压差操作:占空比可达100%
8、低静态工作电流:300μa(vin < 4.2v)
9、电流模式实现优异的线性和负载瞬态响应
10、短路保护和过温保护待机电流小于1μa
11、节约空间的5引脚sot23封装
