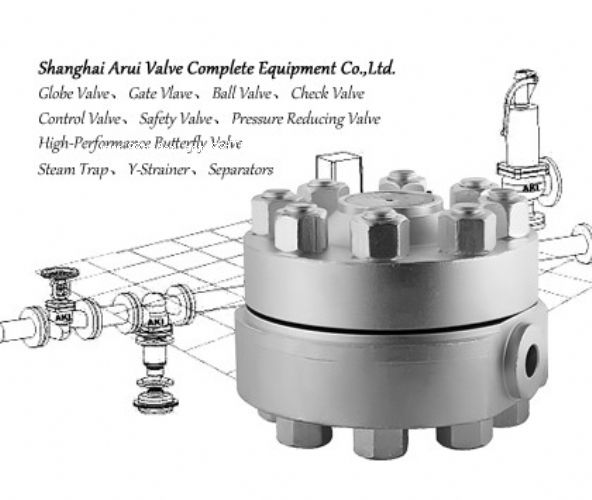

FIG.GP17活先导塞式减压阀

【1】直接作用式减压阀。最简略的减压阀，直接作用式减压阀，带有平膜片或波纹管。因为它是独立布局，因此无需在下流装置外部传感线。它是所有减压阀中体积最小、运用最经济的一种，专为中低流量规划。直接作用式减压阀的精确度一般为下流设定点的+/-10％。

【2】先导式活塞减压阀。该类型的减压阀集两种阀―导阀和主阀―于一体。导阀的规划与直接作用式减压阀相似。来自导阀的排气压力效果在活塞上，使活塞翻开主阀。假如主阀较大，无法直接翻开时，这种规划就会使用进口压力翻开主阀。因而，这种类型的减压阀，与直接效果式减压阀比较，在一样的管道尺度下，容量和精确度（+/-5％）更高。与直接作用式减压阀一样的是，先导式活塞减压阀内部感知压力，无须外部装置传感线。

【3】先导隔膜式减压阀。在这种类型的减压阀中，双膜片替代了先导隔膜式减压阀中的活塞。这个增大的膜片面积能够翻开更大的主阀，并且在一样的管道尺度下，其容量比先导式活塞减压阀更大。别的，膜片对压力改变更为灵敏，精确度可达+/-1％。精确性更高是因为下流传感线的定位（阀的外部），其所在位置气体或液体动乱更少。该减压阀十分灵敏。

【ⅰ】型号：fig.gp17/27、fig.br7/71、fig.drv4

【ⅱ】尺寸：dn15-dn400

【ⅲ】压力：pn16/25/40/64/100

【ⅳ】材质：铸钢、不锈钢

【ⅴ】连接：din法兰、ansi法兰、g螺纹
