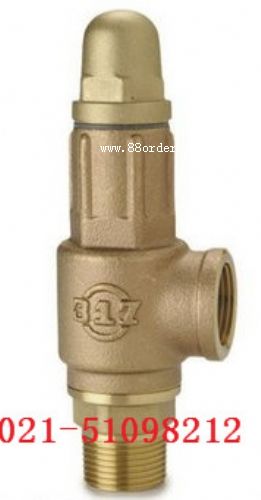

台湾317S3F-LR不锈钢蒸汽安全阀

model: s3f-a / s34f-a / s36f-a without lever



type:	w/o lever （a）		with lever （lr）
working fluid:	steam, air, liquid.		steam, air.
test on body:	fc, fcd:	22 kgf/cm2g （hydrostatic）
	wcb, scs13 , scs14 :	44 kgf/cm2g （hydrostatic）
working pressure:	fc, fcd :	0.35～10 kgf/cm2g （150psi）
	wcb, scs13 , scs14 :	1～20 kgf/cm2g （300psi）
flange:	fc, fcd :	jis 10 kgf/cm2g （150psi）
	wcb, scs13 , scs14 :	jis 20 kgf/cm2g （300psi）
temperature:	0℃ ～ 250℃
connection:	flanged end to jis10k, 20k, ansi 150 lbs.





sl24/23
no./ parts		w/o lever	s3f-a s3f-lr	s34f-a s34f-lr	s36f-a s36f-lr
		with lever
1	cap		fc	scs 13	scs 14
2	hexagon nut		ss 41	sus 304	sus 316
3	lever washer		ss 41	sus 304	sus 316
4	lever		fc	sus 304	sus 316
5	adjusting bolt		bc	sus 304	sus 316
6	stop nut		bc	sus 304	sus 316
7	grand		fc	scs 13	scs 14
8	spring seat		fc	sus 304	sus 316
9	spring		sup 6	sus （sup6）	sus （sup6）
10	stem		sus 304	sus 304	sus 316
11	body		fc	scs 13	scs 14
12	valve body		sus 304	sus 304	sus 316
13	adjusting ring		bc	scs 13	scs 14
14	adjusting screw		ss 41	sus 304	sus 316
15	valve seat		sus 304	sus 304	sus 316

安全阀有弹簧式和杆式两大类。另外还有冲量式安全阀、先导式安全阀、安全切换阀、安全解压阀、静重式安全阀等。弹簧式安全阀主要依靠弹簧的作用力而工作，弹簧式安全阀中又有封闭和不封闭的，一般易燃、易爆或有毒的介质应选用封闭式，蒸汽或惰性气体等可以选用不封闭式，在弹簧式安全阀中还有带扳手和不带扳手的。扳手的作用主要是检查阀瓣的灵活程度，有时也可以用作手动紧急泄压用。
