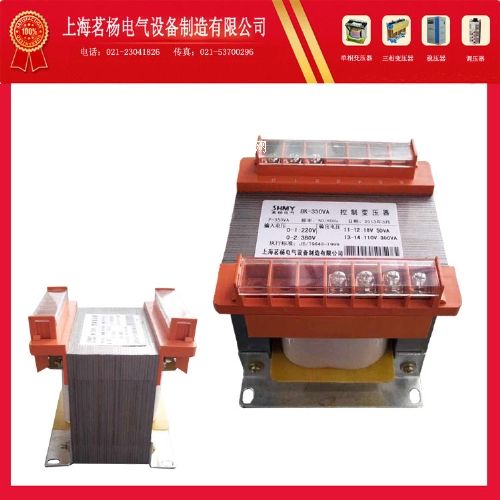

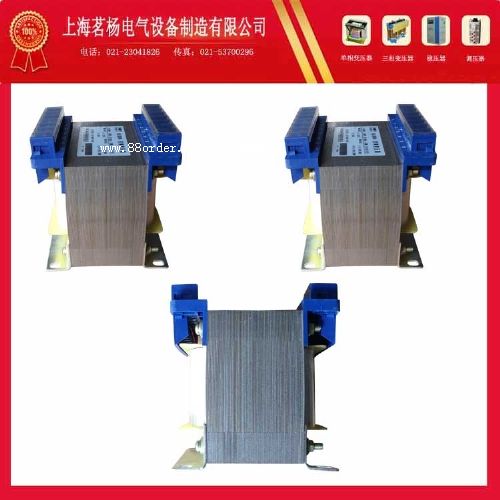

■产品概述bk系列系列控制变压器适用50-60hz电压至500v的电路中。
■产品特
点
本系列变压器采用进口材料和严谨设计，具有性能优良，工作可靠，适应性广等特点。按结构可分为壳式，安装方式均为立式。
■ 使用范围
该系列控制变压器通常用作机床控制电器或局部照明灯及指示灯的电源之用。本变压器符合jbt9646及相关标准。
■规格型号外形及安装尺寸：
型号 输入电压 输出电压 安装尺寸（a×c）mm 安装孔（k×j） 外形尺寸（b×d×e）mm
bk-25va 220v±10％
380v±10％ 6v
12v
24v
36v
110v
127v
220v
380v
（特殊电压可定制） 65×50 5×7 76×80×77
bk-50va 70×60 6×8 87×94×87
bk-100va 85×65 6×8 97×101×92
bk-150va 85×75 6×8 108×100×101
bk-200va 85×80 6×8 108×107×101
bk-250va 95×95 8×11 120×105×112
bk-300va 95×105 8×11 120×115×112
bk-400va 110×100 8×11 147×123×135
bk-500va 110×100 8×11 147×138×135
bk-800va 135×119 8×11 147×148×135
bk-1000va 135×135 8×11 147×158×150
bk-1500va 150×140 8×11 180×220×195
bk-2000va 155×170 8×11 190×220×215
bk-2500va 165×175 8×11 215×230×240
bk-3000va 165×1180 8×11 215×245×240
bk-5000va 195×195 8×11 250×265×280
■使用注意事项
使用说明：
1、周围空气温度-25℃至+40℃，24小时的平均值不超过+35℃；
2、安装地点海拔不超过2000m；
3、大气相对湿度在周围空气温度为+40℃时不超过50％，在较低温度下可以有较高的相对温度，最湿月的平均最大湿度为90％，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面的凝露。
4、无剧烈震动和冲击振动的地方。
5、不受雨雪侵袭的地方。
6、电压波形近似正弦波。
