q646f气动换向球阀详细介绍:
气动换向球阀采用角行程气动执行器及四通球阀组成,可配以阀门定位器输入控制信号(4-20madc或1-5vdc)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7mpa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。“ll"型四通球阀:一阀实现正反供水切换,每转 90°,供水方式切换一次,可同时对两种介质的流向进行切换,既方便又迅速,实现一阀多用的效果。供水时阀1、4 开启,阀2、3关闭;反向供水时阀2、3开启,阀1、4 关闭,现用一台四通球阀替代,操作方便。
气动换向球阀的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;dn150以下为浮球形式, dn200以下为固定球形式。球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所。
气动换向球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。气动四通阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。
q646f气动换向球阀主要零件材料及性能:
1、阀杆采用a182f(1cr13)整体锻造并调制处理,硬度达到hb220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。
2、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。
3、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。
4、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;dn150以下为浮球形式,dn200以下为固定球形式。
5、气动四通球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所。
6、流体阻力小:球体和阀体的连接管道截面相等,且球体通道采用圆弧连接,介质通过球体是,流体阻力小。
7、密封性能好:阀座采用具有一定弹性变形和高强度的ptfe材料,达到良好密封性能保证了阀门的稳定性。
8、使用寿命长:阀门的阀芯和光见颈材料采用奥氏不锈钢,阀座材料选用ptfe,能达到良好的抗腐蚀性作用,延长了阀门的使用寿命。

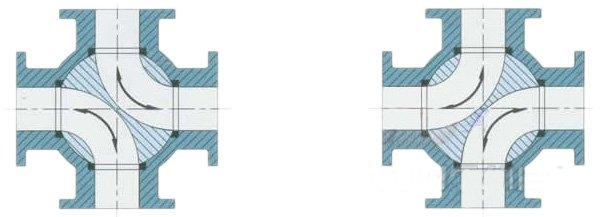

q646f气动换向球阀工作原理及流向示意图
“ll”型四通球阀:一阀实现正反供水切换,每转90°,供水方式切换一次,可同时对两种介质的流向进行切换,既方便又迅速,实现一阀多用的效果。供水时阀1、4 开启,阀2、3关闭;反向供水时阀2、3开启,阀1、4 关闭,现用一台四通球阀替代,操作方便。
气动换向球阀技术参数和性能
atd/aw气动执行器技术参数 |
阀 体 参 数 |
||
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
dn15~200mm |
气源压力 |
双作用:2-8bar/单作用:4-8bar |
公称压力 |
pn1.6、2.5、4.0、6.4mpa |
输出力矩 |
双作用:4n· m~10560n· m |
阀轴材质 |
不锈钢 |
单作用:7n· m~2668n· m |
阀体材质 |
球墨铸铁、碳钢、304/316/316l不锈钢 |
|
工作温度 |
常温型:-20℃~80℃(丁腈橡胶o型圈) |
球体材质 |
304/316/316l不锈钢 |
高温型:-20℃~160℃(氟橡胶o型圈) |
阀座密封 |
ptfe、ppl、金属密封 |
|
动作范围 |
0~90°±5° |
温 度 |
ptfe≤180℃、ppl≤350℃、金属密封≤450℃ |
接口螺纹 |
gtd40~gtd83/atd50~atd88 g1/8″ |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
gtd110~gtd350/atd100~200 g1/4″ |
|||
阀位信号 |
定位器:4~20ma/回信器:全开全关信号 |
特 点 |
连线简单、流向切换、阻力小、动作稳定 |
q646f气动四通球阀性能参数:
阀体 |
阀杆 |
阀球 |
密封面 |
垫片 |
填料 |
适用介质 |
wcb |
1cr13 |
1cr13 |
四氟乙烯、 合金
|
柔性石墨 不锈钢加柔性石墨 08软钢 f304 f316 |
柔性石墨 编结石墨 |
水、蒸汽、油品部分酸、碱 |
wc6 |
15crmo |
15crmo |
||||
wc9 |
25cr2mov |
25cr2mov |
||||
lcb |
304 |
304 |
||||
cf8 |
304 |
304 |
||||
cf3 |
304l |
304l |
||||
cf8m |
316 |
316 |
||||
cf3m |
316l |
316l |

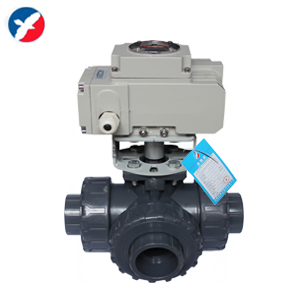

气动内螺纹三通球阀 | 电动pvc三通球阀 | 气动法兰三通球阀 | 气动y型三通球阀 |
|
|
|
|
